內窺鏡棒鏡
當棒鏡的末端被拋光時，它們可以用作圓形透鏡，并且將具有與直徑窄的長圓形透鏡相同的光學特性。這些鏡頭在硬性內窺鏡、用于觀察人體內部的醫療器械中具有重要應用。與傳統的微透鏡不同，棒鏡會與管徑自對準。

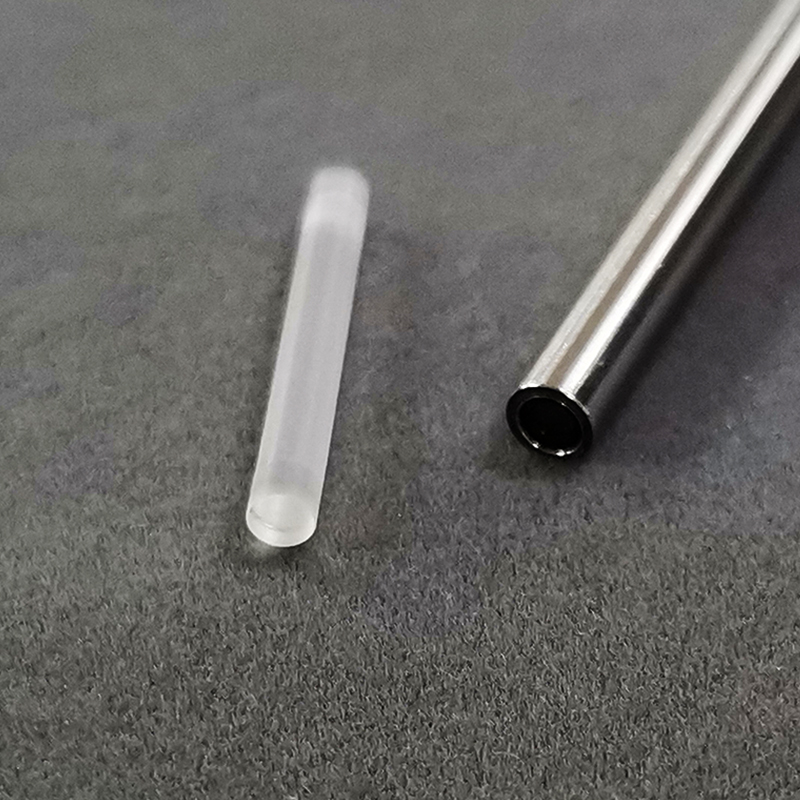

億貝特光電-內窺鏡棒鏡產品圖
內窺鏡棒鏡
當棒鏡的末端被拋光時，它們可以用作圓形透鏡，并且將具有與直徑窄的長圓形透鏡相同的光學特性。這些鏡頭在硬性內窺鏡、用于觀察人體內部的醫療器械中具有重要應用。與傳統的微透鏡不同，棒鏡會與管徑自對準。它們獨特的形狀意味著它們還可以為內窺鏡管提供結構支撐。對于內窺鏡檢查，使用精密切割鏡片和精確的表面曲率是必不可少的。
| 產品尺寸 | 直徑 | 長度 |
| 2.77mm | 22.9mm | |
| 24.3mm | ||
| 24.5mm | ||
| 29mm | ||
| 1.9mm | 19.5mm | |
| 19.2mm | ||
| 11.4mm | ||
| 14.7mm | ||
| 6.5mm | 43mm | |
| 45mm |
| 直徑公差 | ±0.02mm |
| 長度公差 | ±0.02mm |
| 表面精度 | 定制 |
| 表面質量 | 20/10 或更好 |
| 材料 | K9、UV熔融石英等 |
| 通光孔徑 | >90% |
| 橢圓度 | <0.005mm |
| 涂層 | 定制 |
| 斜角 | 根據需要提供 |
