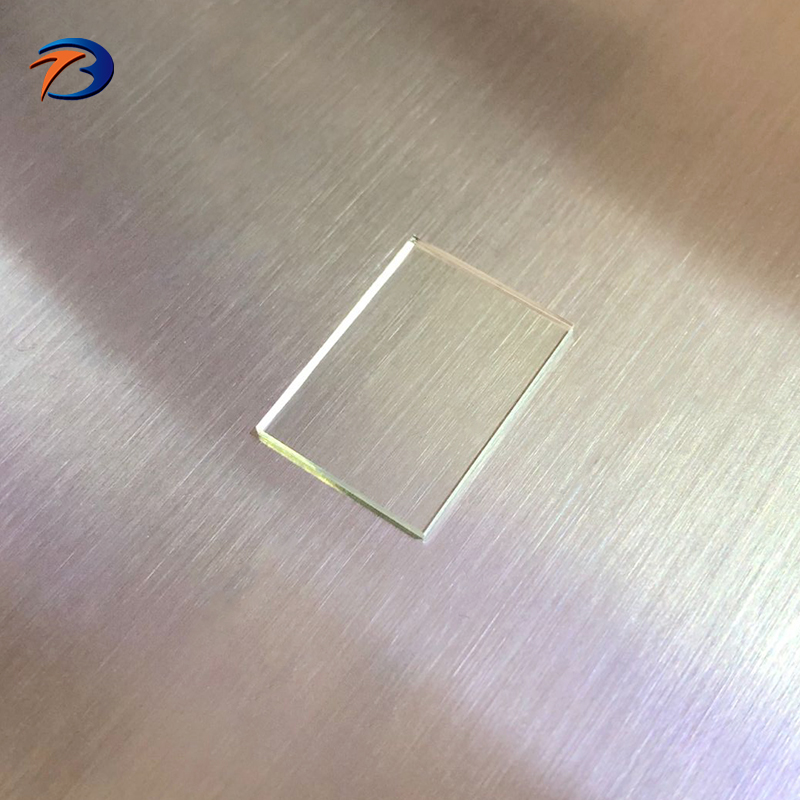

億貝特光電-透射光柵產品圖

透射光柵

透射光柵，transmission grating衍射光柵的一種。在透明玻璃上刻制很多條相互平行、等距、等寬的狹縫，利用多縫衍射原理，使復合光發(fā)生色散的光學元件。

它可透過入射光，因而這種光柵的性能較差，所以光柵光譜儀均不采用它而采用反射光柵作為色散元件。
透射式光柵是通過在一塊很平的玻璃上刻出一系列等寬度等間距的刻痕做成的，刻痕處相當于毛玻璃，大部分光將不會透過，而兩條刻痕之間則相當于一條狹縫，可以透光。

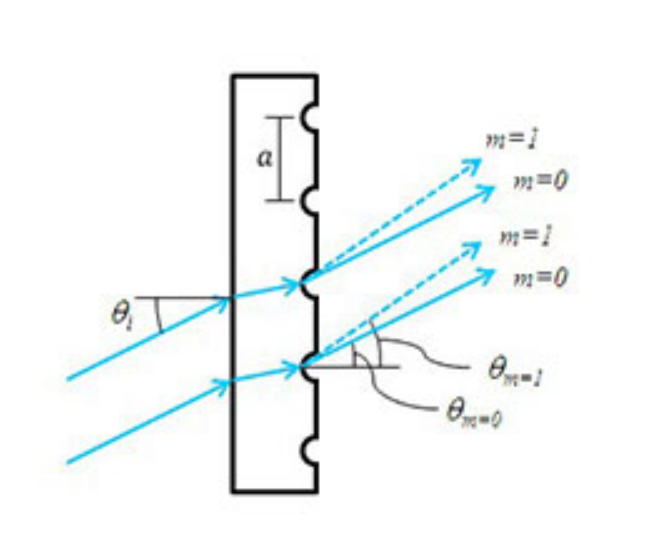

透射光柵工作原理示意圖

如果當作教學儀器的分光元件,沒有能量分配要求, 則以上所有的反射光柵都可以制作為透射光柵。經常用到的有1001/nm、200l/lm、3001/mm、5001/mm和l0001/mm等。如果當作精密測最儀器的分光元件,則需要重新設計和制作。

相關參數(shù)：

刻線	100-2400Lines/mm
尺寸公差	±0.5mm
厚度公差	±0.5mm
閃耀角	定制
鍍膜	鋁
類型	透射衍射光柵
材料	K9/ 熔融石英

透射光柵產品展示圖：

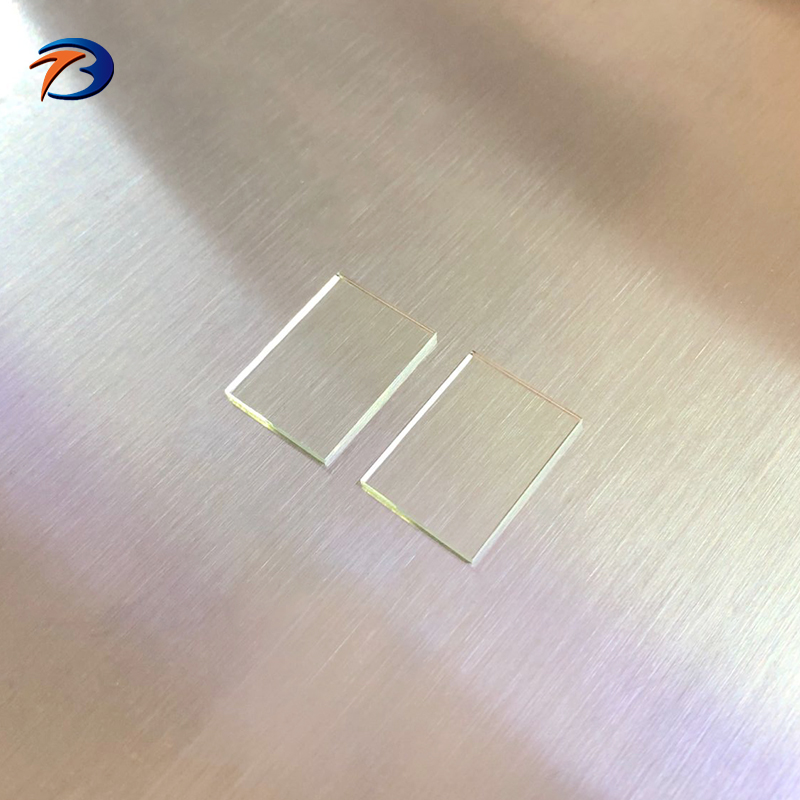

透射光柵產品展示圖1

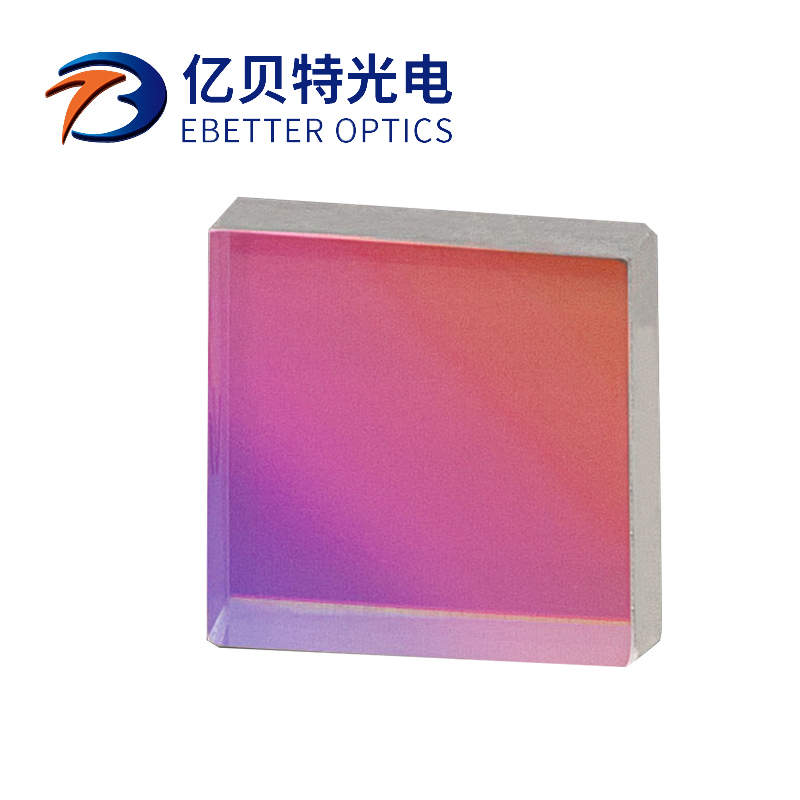

透射光柵產品展示圖2

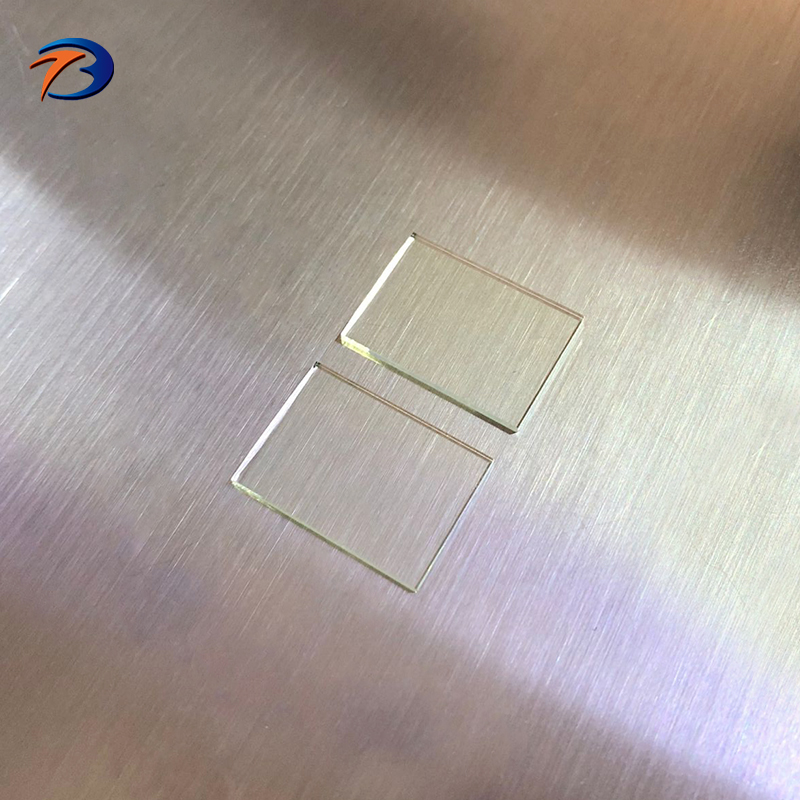

透射光柵產品展示圖3
