Ⅳ型凹面全息光柵
Ⅳ型凹面全息光柵 Seya-Namioka型單色器光柵，獨立使用像差校正單色儀光柵，可以完成光柵的色散、準直和聚焦功能。入縫和出縫位置點固定不變，通過光柵的旋轉完成波長掃描過程。通過計算機優(yōu)化設計，可以使這種光柵具有很小的像散和彗差。

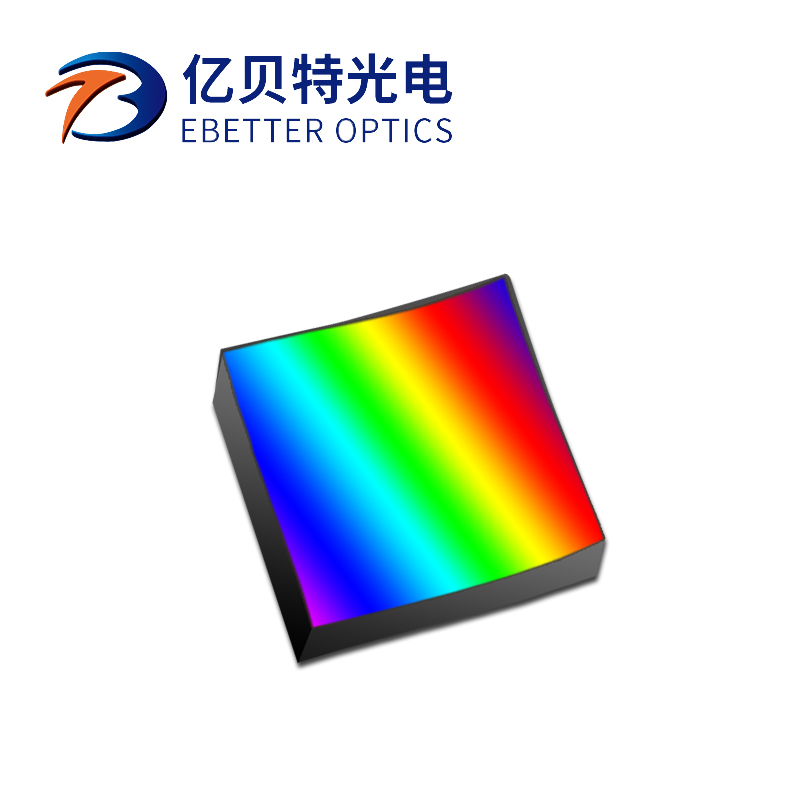

億貝特光電-IV型凹面全息光柵產品圖
Ⅳ型凹面全息光柵
Seya-Namioka型單色器光柵，獨立使用像差校正單色儀光柵，可以完成光柵的色散、準直和聚焦功能。入縫和出縫位置點固定不變，通過光柵的旋轉完成波長掃描過程。通過計算機優(yōu)化設計，可以使這種光柵具有很小的像散和彗差。
相關參數：
| 刻線 | 1200Lines/mm |
| 閃耀波長 | 200-290nm |
| 刻劃面積 | 40X45mm |
| 材料 | K9 |
| 鍍膜 | 鋁 |
| 類型 | 反射衍射光柵 |

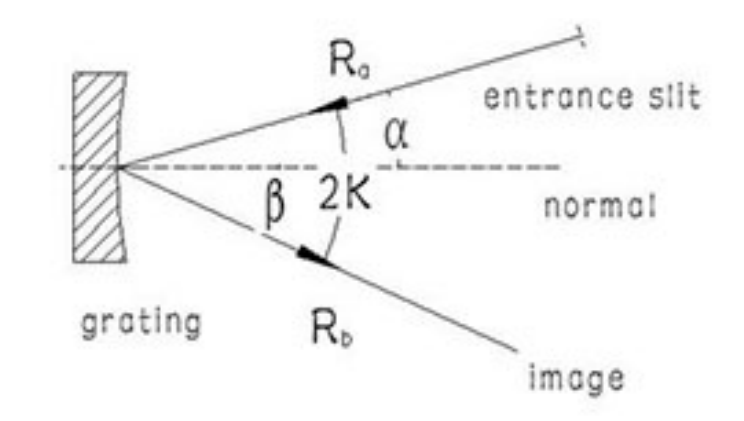

IV型凹面全息光柵工作原理示意圖：
IV型凹面全息光柵工作原理示意圖
IV型凹面全息光柵產品展示圖：

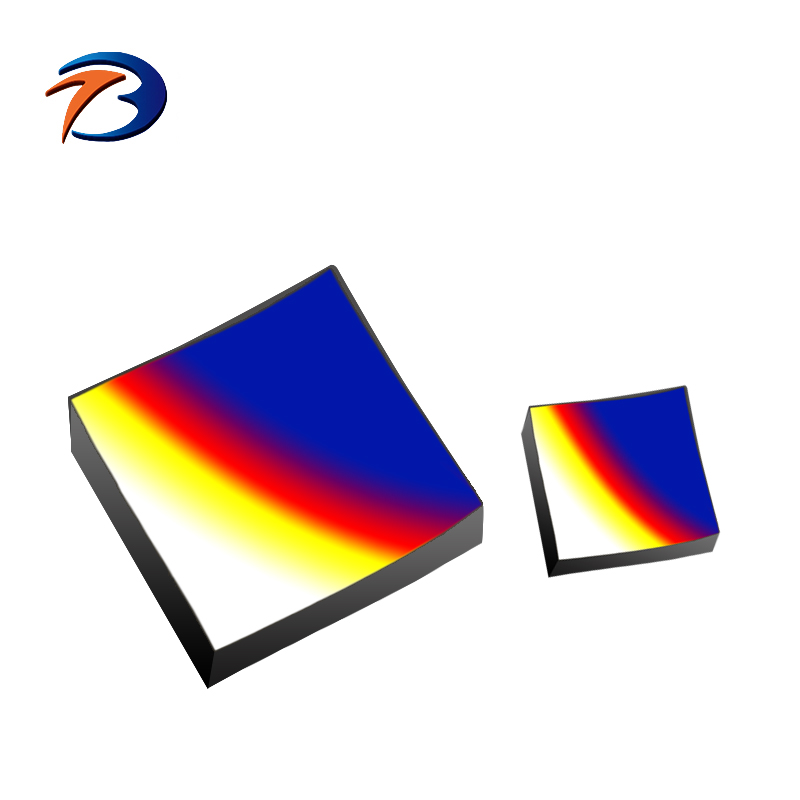

IV型凹面全息光柵產品圖1

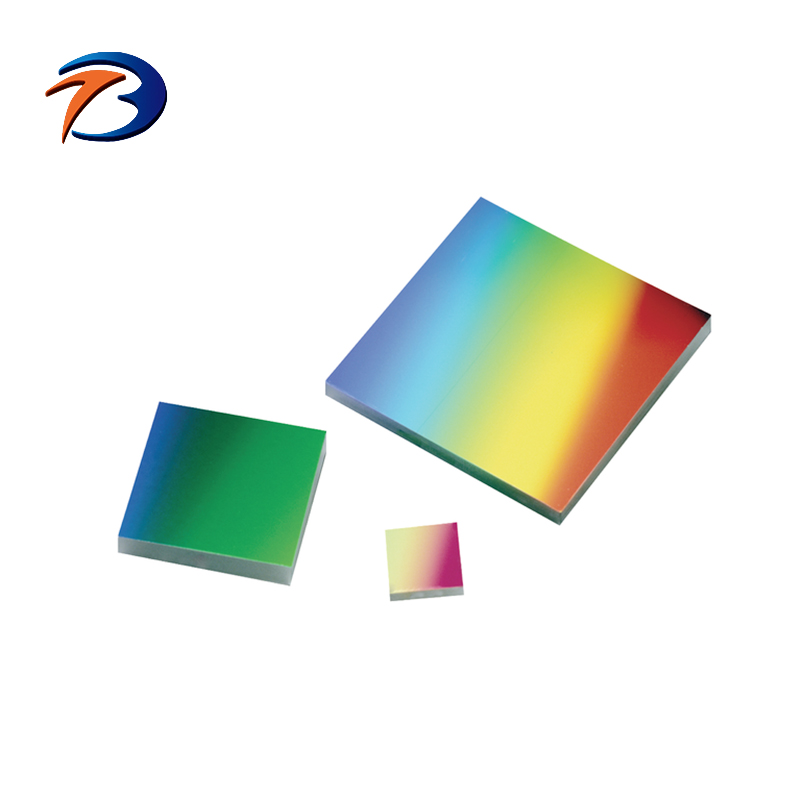

IV型凹面全息光柵產品圖2

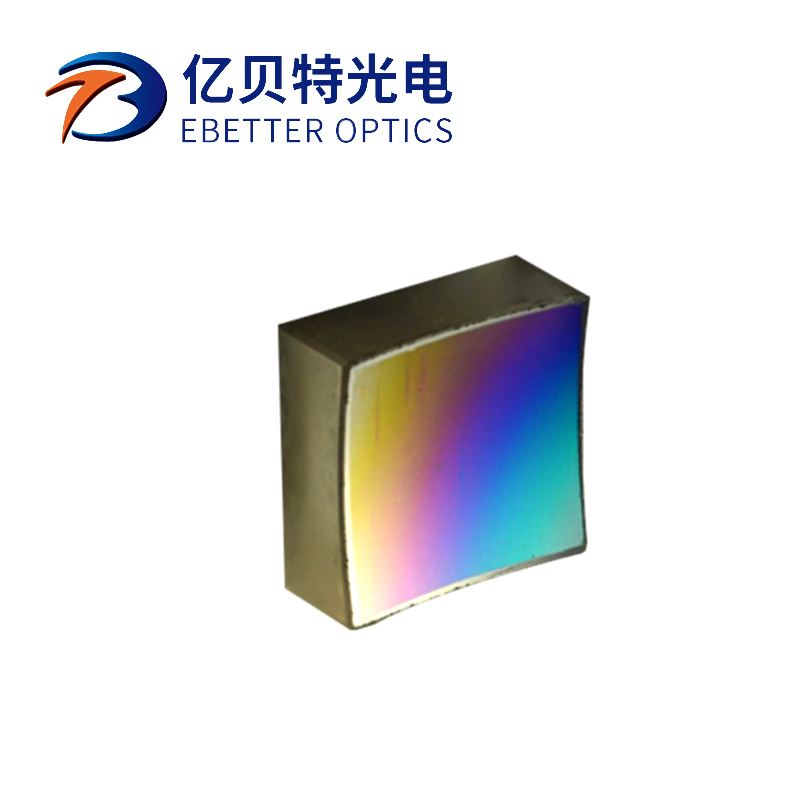

IV型凹面全息光柵產品圖3
