平面全息光柵
全息光柵通常用于對雜散光的應用中。其基底鍍有光敏材料，將有光敏材料涂層的基板置于由激光器產生的單色光和相干光束組成的相交光束之間，使光敏材料感光。相交激光束產生一系列平行且等距的干涉條紋，條紋強度按照正弦曲線形狀變化。由于光敏材料的溶解度由對其照射的光強決定，干涉條紋顯示了光敏材料表面不同光強。然后可以對基底鍍反射膜然后用與復制刻劃的原始光柵相同的過程用于復制。

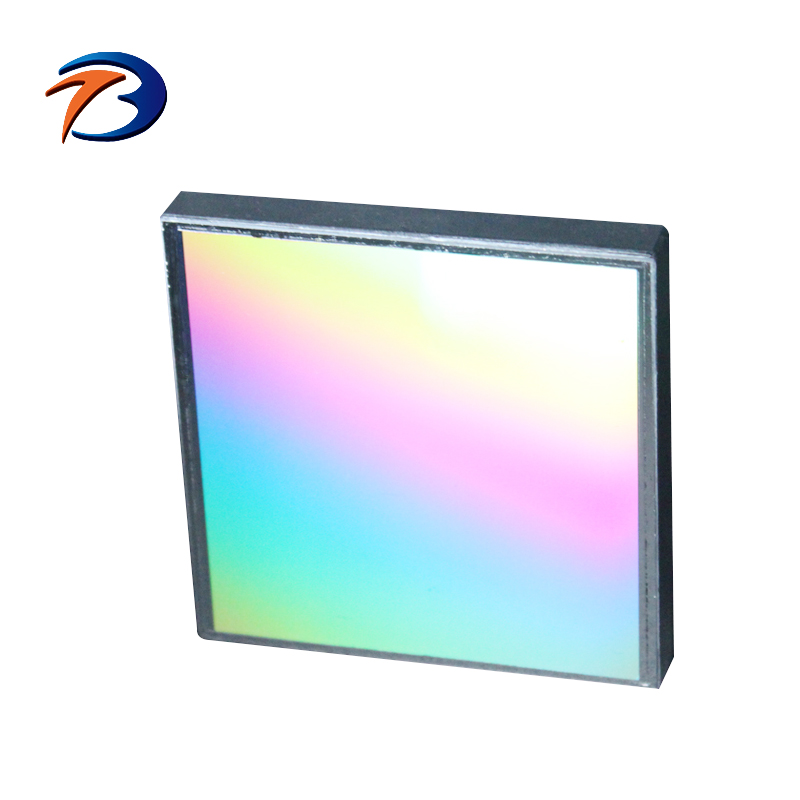

億貝特光電-平面全息光柵產品圖
平面全息光柵

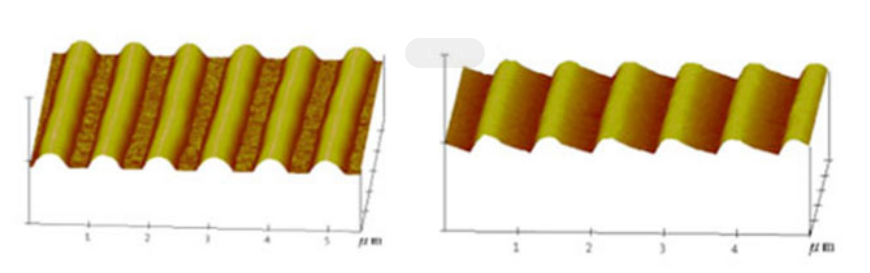

全息光柵通常用于對雜散光的應用中。其基底鍍有光敏材料，將有光敏材料涂層的基板置于由激光器產生的單色光和相干光束組成的相交光束之間，使光敏材料感光。相交激光束產生一系列平行且等距的干涉條紋，條紋強度按照正弦曲線形狀變化。由于光敏材料的溶解度由對其照射的光強決定，干涉條紋顯示了光敏材料表面不同光強。然后可以對基底鍍反射膜然后用與復制刻劃的原始光柵相同的過程用于復制。由于全息光柵刻線形狀以及刻線間距是完全一致的，所以產生的雜散光遠少于刻劃光柵。全息光柵可以采用兩種凹槽輪廓，正弦和閃耀。
相關參數：
| 刻線 | 600~4500Lines/mm |
| 閃耀波長 | 150-1000nm |
| 尺寸公差 | ±0.5mm |
| 材料 | K9 |
| 鍍膜 | 鋁 |
| 類型 | 反射衍射光柵 |
平面全息光柵產品展示圖：

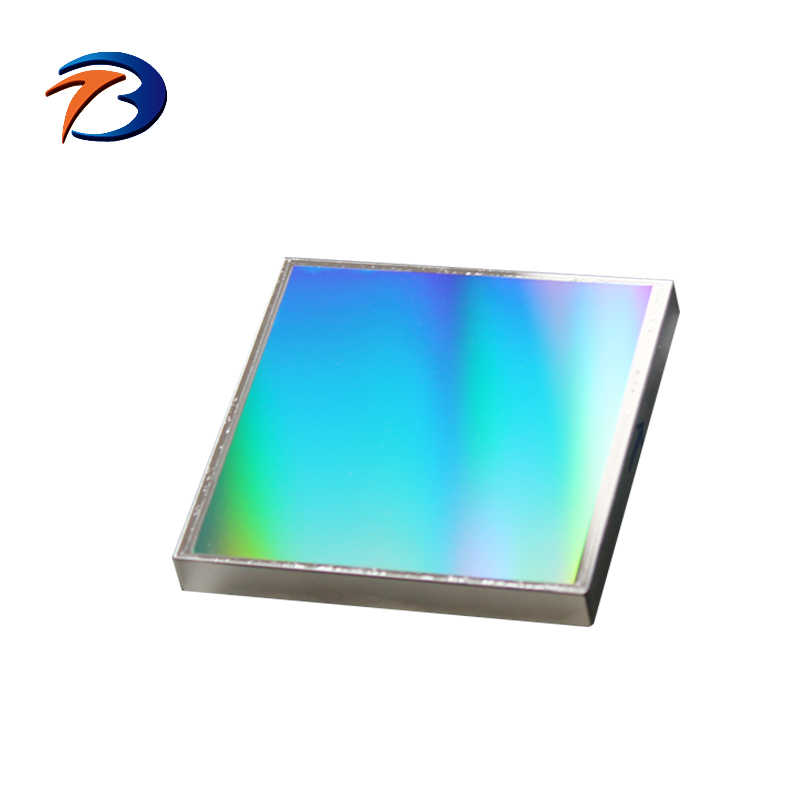

平面全息光柵產品展示圖1

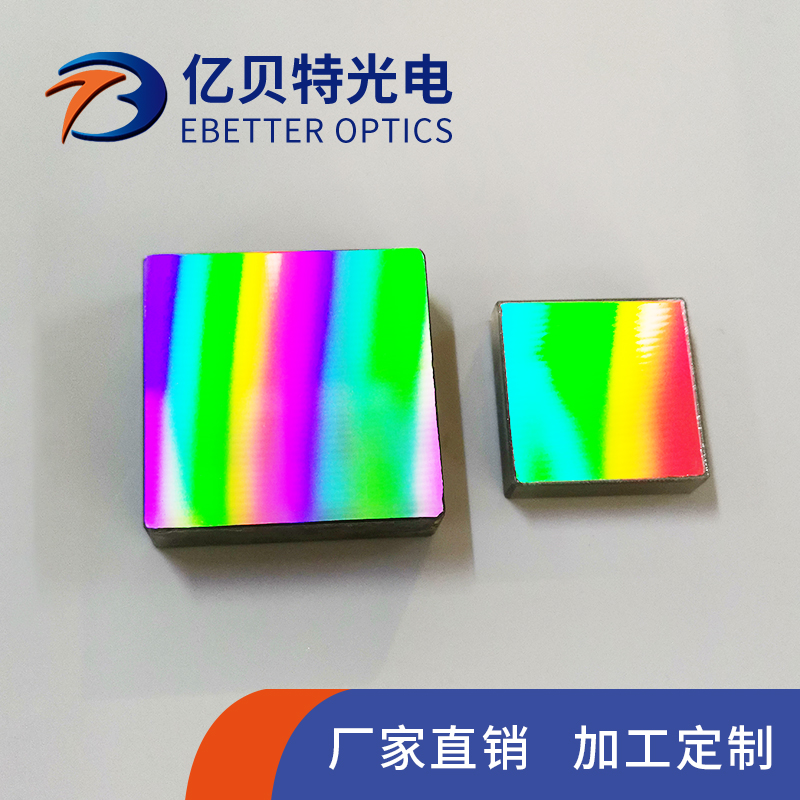

平面全息光柵產品展示圖2
平面全息光柵產品展示圖3
