平凹柱面鏡
圓柱面平凹透鏡（柱面平凹透鏡）是在垂直方向具有凹透鏡的曲率，在水平方向沒有曲率的透鏡。與柱面平凸透鏡組合在一起，用于將半導體激光的橢圓光束整形為圓形等。

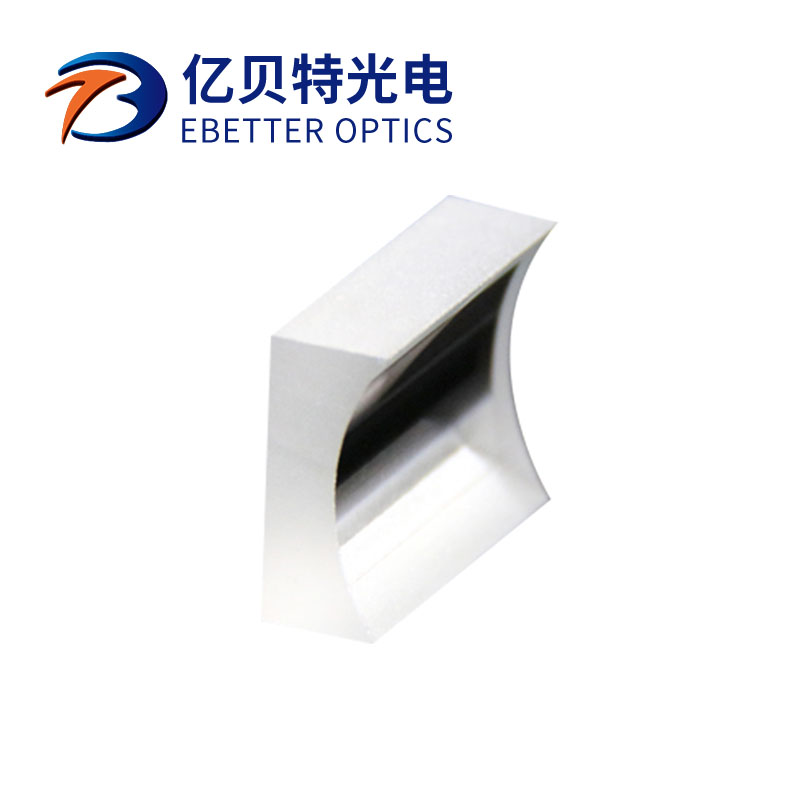

億貝特光電-平凹柱面鏡產品圖

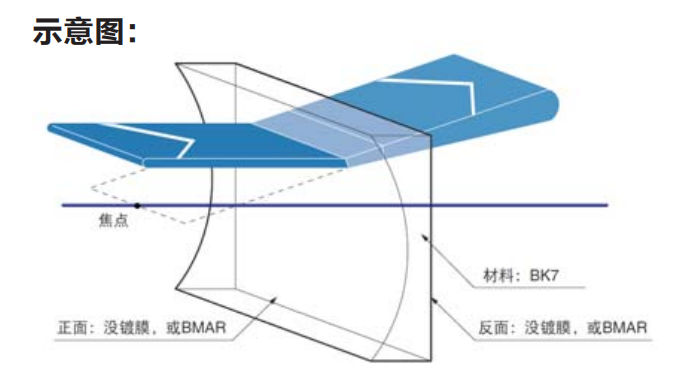

平凹柱面鏡工作原理示意圖：
平凹柱面鏡工作原理圖
平凹柱面鏡
圓柱面平凹透鏡（柱面平凹透鏡）是在垂直方向具有凹透鏡的曲率，在水平方向沒有曲率的透鏡。與柱面平凸透鏡組合在一起，用于將半導體激光的橢圓光束整形為圓形等.
相關參數：
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光潔度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔徑 | >90% |
| 倒邊 | <0.2X45° |
| 鍍膜 | 定制 |
平凹柱面鏡產品展示圖：

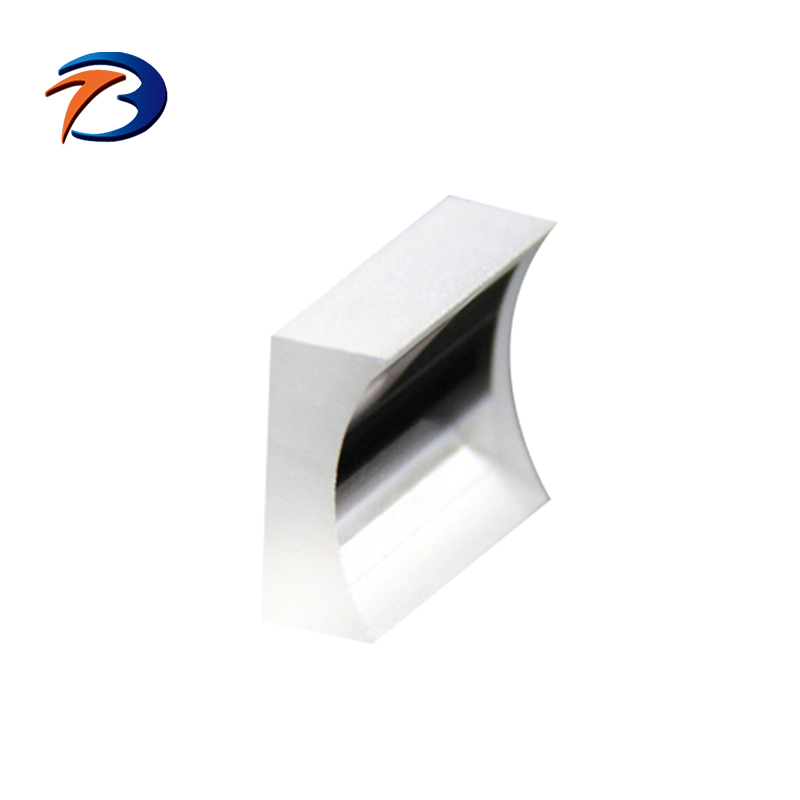

平凹柱面鏡產品展示圖1

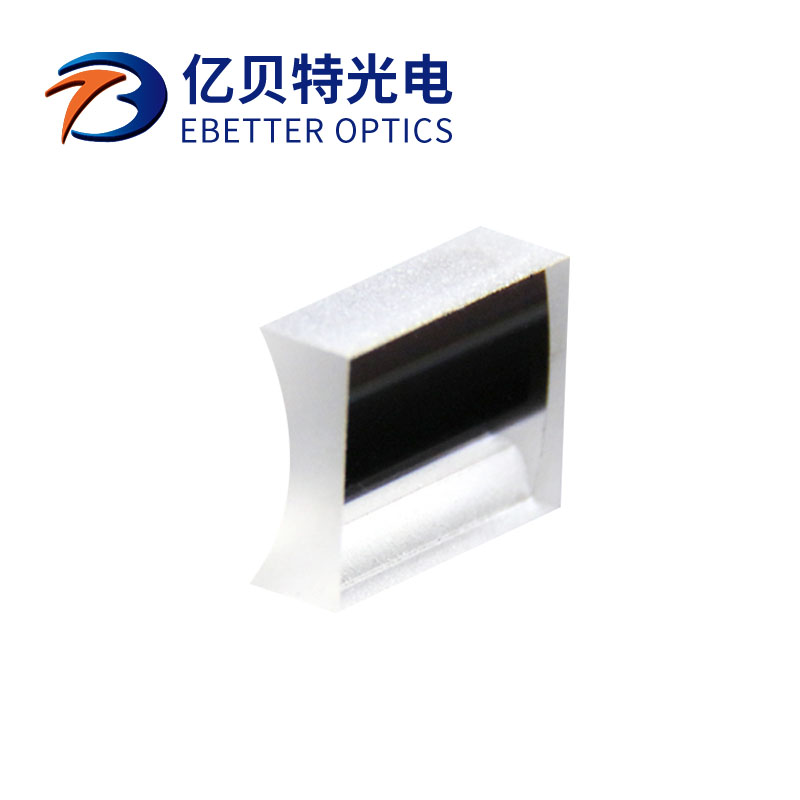

平凹柱面鏡產品展示圖2

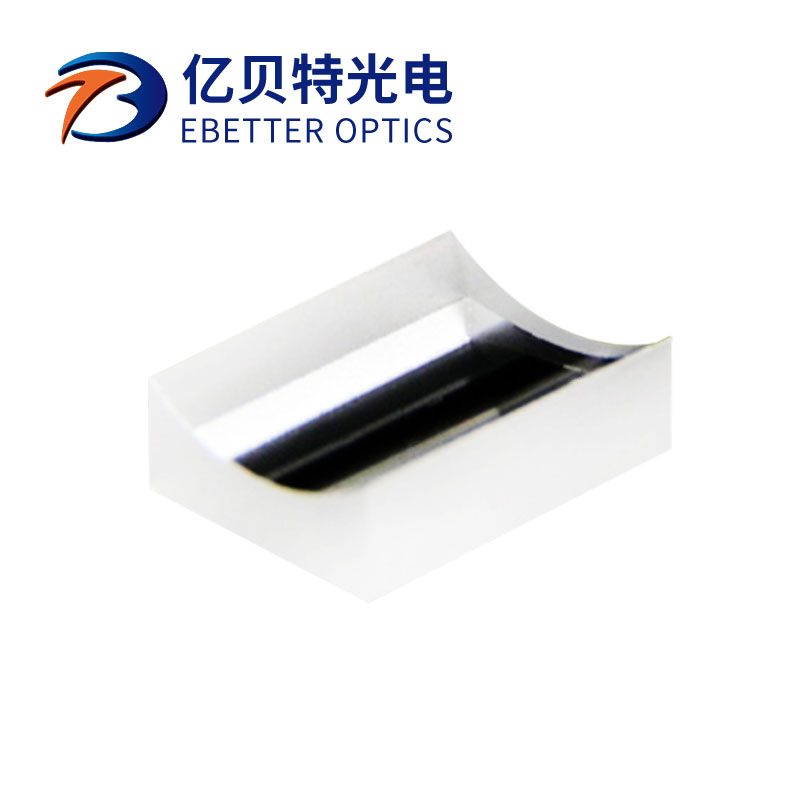

平凹柱面鏡展示圖3
