雙凹柱面鏡
雙凹柱面鏡主要應用于改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變像寬度的情況下改變像的高度?？蓱?yīng)用在線性探測器照明，條形碼掃描，全息照明，光信息處理，計算機，激光發射。光學雙凹柱面鏡在強激光系統和同步輻射光束線中也有著廣泛的應用,同時,對柱面鏡零件的要求也越來越高,尤其在大功率激光諧振腔的腔片和長距離線干涉儀等高精度測試儀器和裝置中。
億貝特光電-雙凹柱面鏡產品展示圖
雙凹柱面鏡
雙凹柱面鏡主要應用于改變成像尺寸大小的設計要求。例如把一個點光斑轉換成一條線斑，或者在不改變像寬度的情況下改變像的高度?？蓱?yīng)用在線性探測器照明，條形碼掃描，全息照明，光信息處理，計算機，激光發射。光學雙凹柱面鏡在強激光系統和同步輻射光束線中也有著廣泛的應用,同時,對柱面鏡零件的要求也越來越高,尤其在大功率激光諧振腔的腔片和長距離線干涉儀等高精度測試儀器和裝置中。
柱面鏡的制造包括粗磨、細磨、拋光、定心磨邊。
相關參數：
| 材料 | K9, 熔融石英等 |
| 外度公差 | ±0.02mm |
| 厚度公差 | ±0.02mm |
| 面型 | λ/10 |
| 光潔度 | 20/10 or better |
| 偏心 | <3 arc min |
| 有效孔徑 | >90% |
| 倒邊 | <0.2X45° |
| 鍍膜 | 定制 |

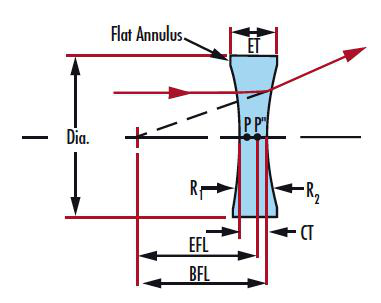

雙凹柱面鏡工作原理圖
雙凹柱面鏡產品展示：

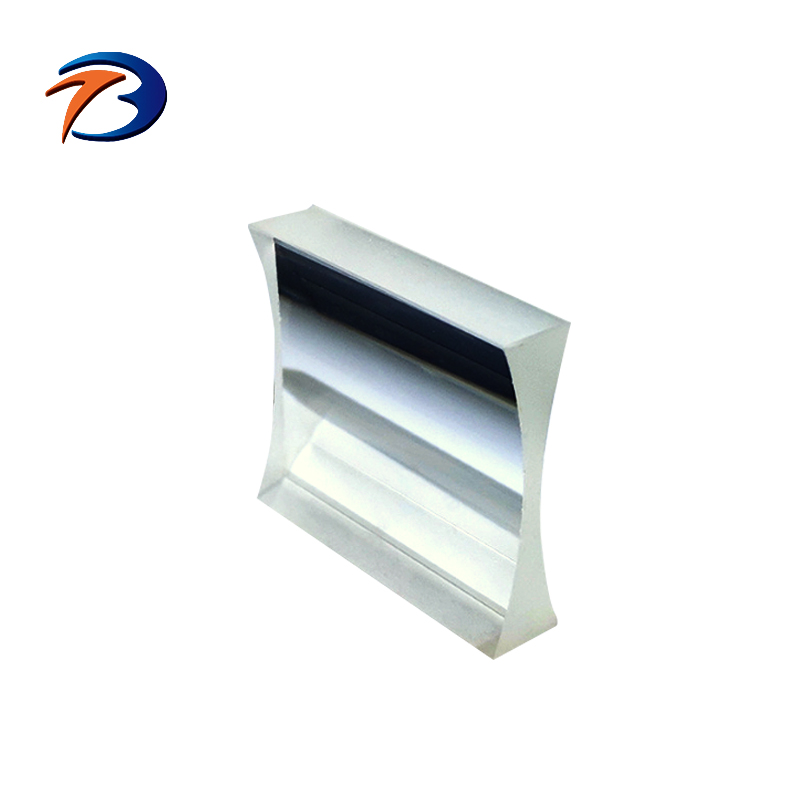

雙凹柱面鏡產品展示圖1

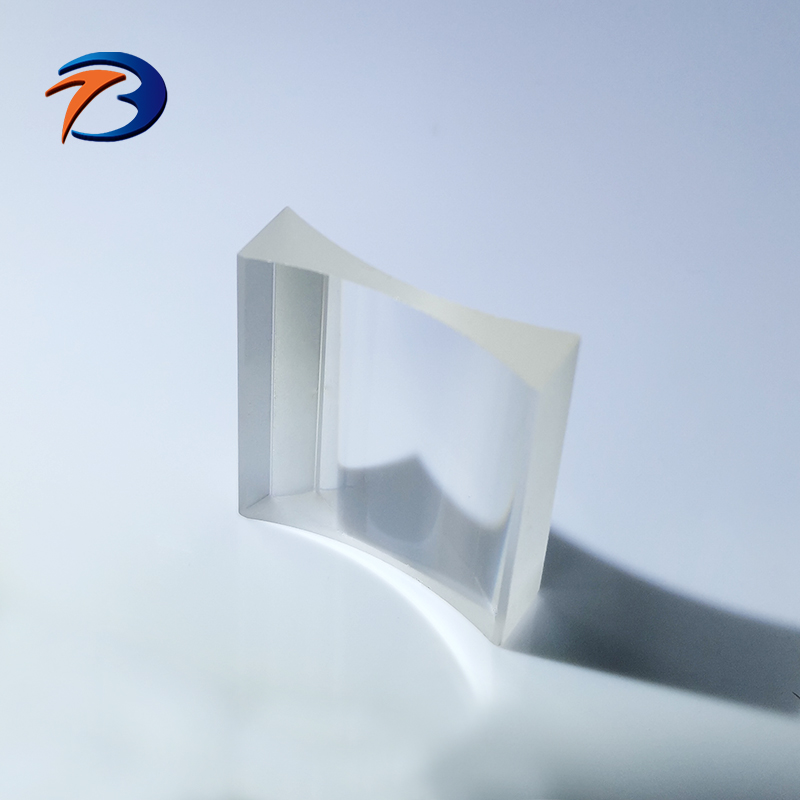

雙凹柱面鏡產品展示圖2

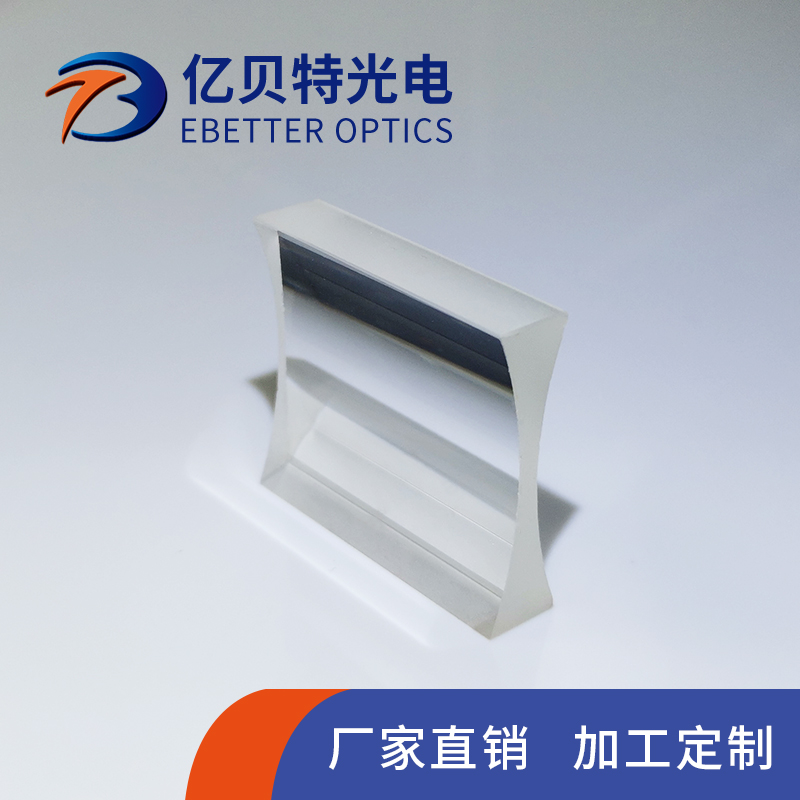

雙凹柱面鏡產品展示圖3
