三棱鏡

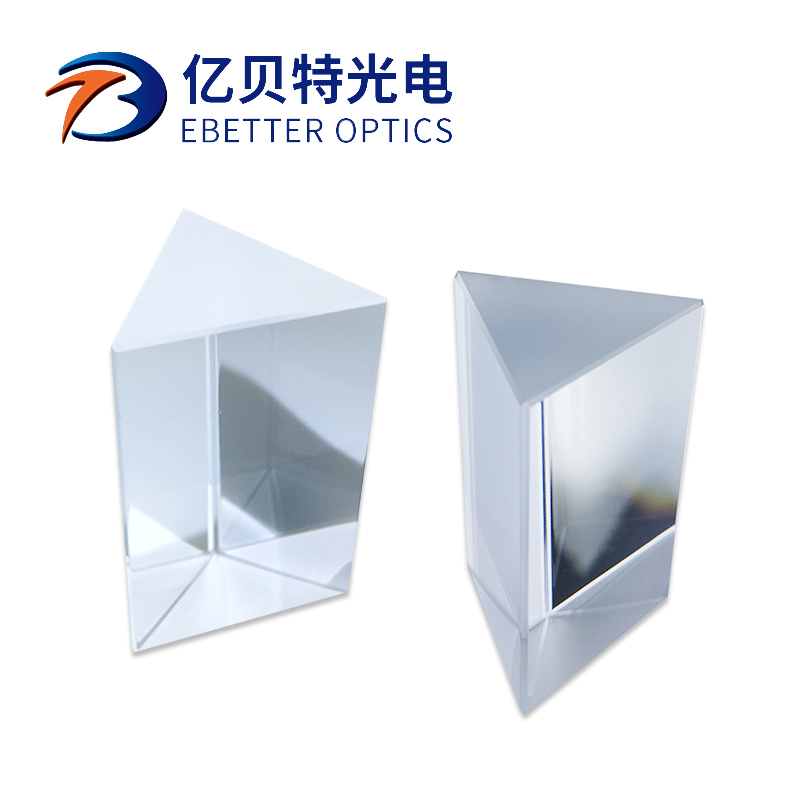

億貝特光電-三棱鏡產品展示圖

三棱鏡

三棱鏡，一種由兩兩相交但彼此均不平行的平面圍成的透明物體，用以分光或使光束發生色散。棱鏡是透明材料（如K9,石英,等）做成的多面體，是重要的光學元件。光線入射出射的平面叫側面，與側面垂直的平面叫主截面。根據主截面的形狀可分成三棱鏡、直角棱鏡、五角棱鏡等。例如，在光譜儀器中把復合光分解為光譜的“色散棱鏡”，較常用的是等邊三棱鏡；在潛望鏡、雙目望遠鏡等儀器中改變光的進行方向，從而調整其成像位置的稱“全反射棱鏡”，一般都采用直角棱鏡。

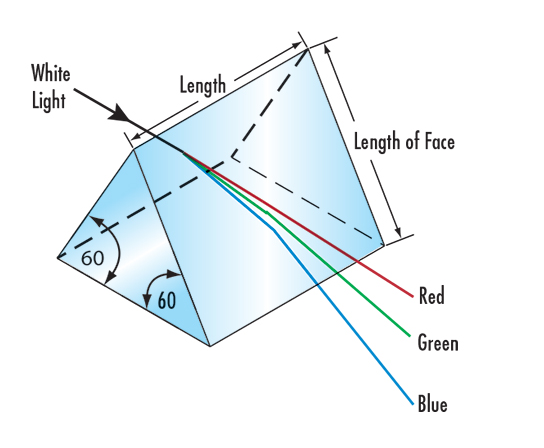

三棱鏡工作原理圖

相關參數：

尺寸公差	±0.02mm
角度公差	±1 Arc Seconds
面型	λ/10
光潔度	20/10 or better
材質	K9/石英/藍寶石/鍺/氟化鈣/硒化鋅等
通光孔徑	>90%
倒角	根據需要保護邊角
鍍膜	定制

三棱鏡產品展示：

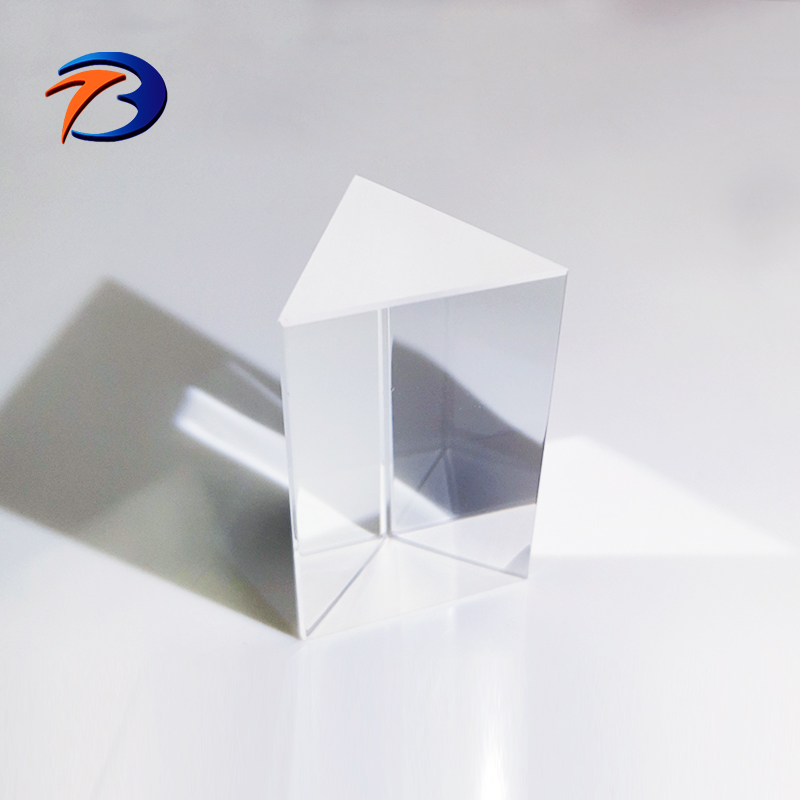

三棱鏡產品展示圖1

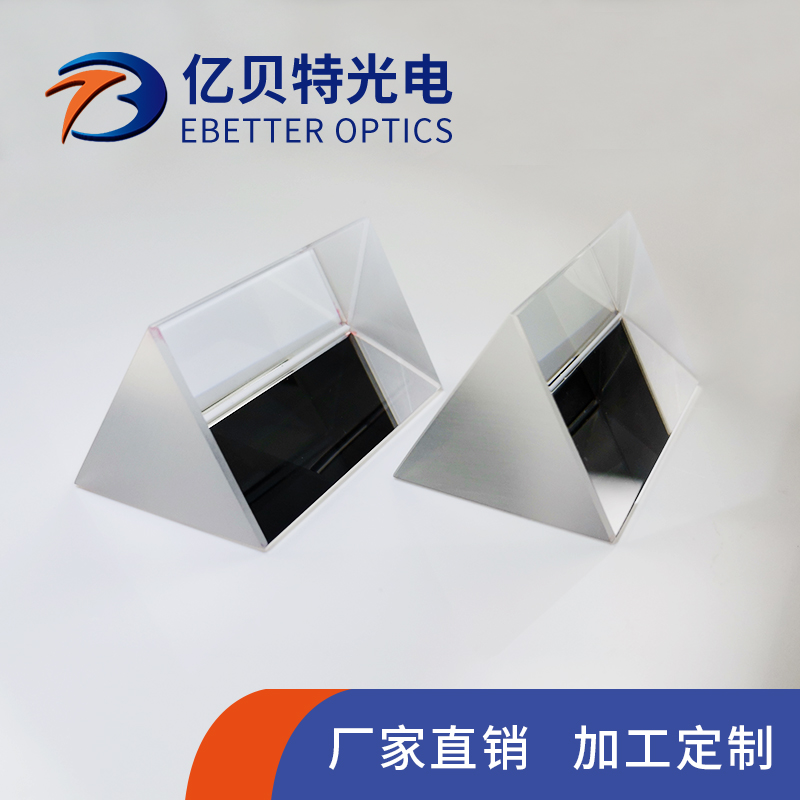

三棱鏡產品展示圖2

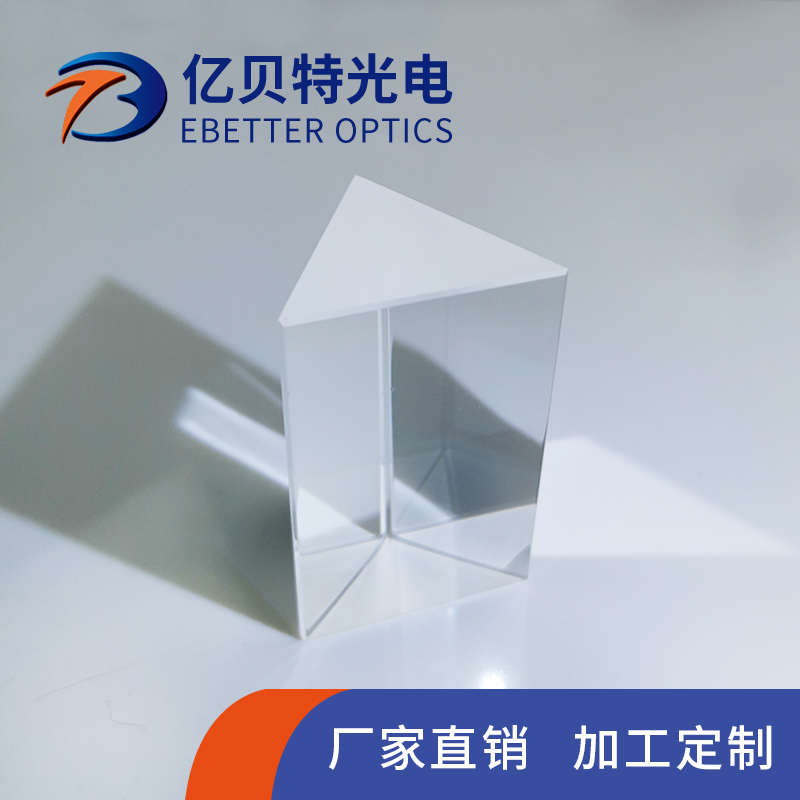

三棱鏡產品展示圖3
