羅蘭圓凹面全息光柵

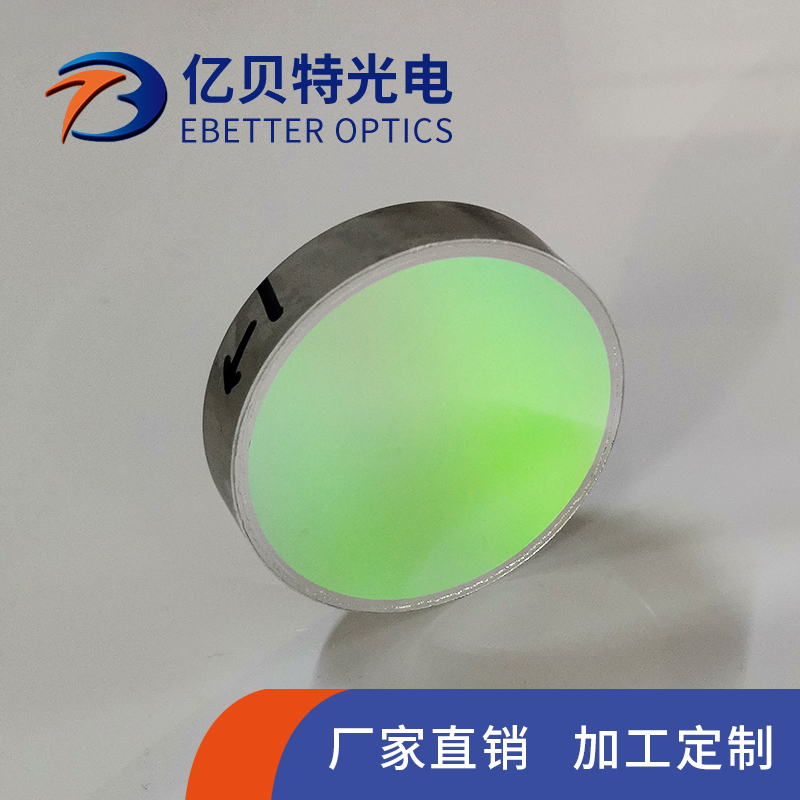

億貝特光電-羅蘭圓凹面全息光柵產品圖
羅蘭凹面全息光柵
凹柵羅蘭式
這種類型的光柵是19世紀羅蘭發明的經典規則凹面光柵的全息復制品。羅蘭光柵具有沿凹面弦等距的直槽。
羅蘭圓
這些光柵優選用于基于羅蘭圓的安裝,即直徑等于光柵曲率半徑的圓。如果入口狹縫位于羅蘭圓上,那么光譜焦點也將位于該圓上。
如果r是曲率半徑,α和β分別是入射角和衍射角,那么
La=Rcosα
lb=rcosβ
其中l(wèi)a和lb是從光柵中心到入口狹縫和光譜焦點的距離。
羅蘭光柵的特點分辨率高
對于羅蘭圓上的所有點,像差(像散除外)都很小,這使得光柵適用于寬光譜范圍。
由于所有衍射階都集中在羅蘭圓上,所以可以同時對不同階進行測量。
極低雜散光
效率高
全息光柵的正弦槽形輪廓比三角形“閃耀”輪廓具有更好的整體性能。盡管閃耀凹面光柵在光柵中心的效率可能更高,但表面上的其他點是“熄滅”的,因此效率較低。
精確的槽頻
槽頻率(在光柵中心)在標稱值的±0.2槽/mm范圍內準確。光柵采用光學平面波前全息曝光,確保槽平直等間距。
相關參數:
刻線 | 600~2400Lines/mm |
厚度公差 | ±0.1mm |
閃耀波長 | 250-500nm |
材料 | K9 |
鍍膜 | 鋁 |
類型 | 反射衍射光柵 |
羅蘭圓凹面全息光柵產品展示圖:

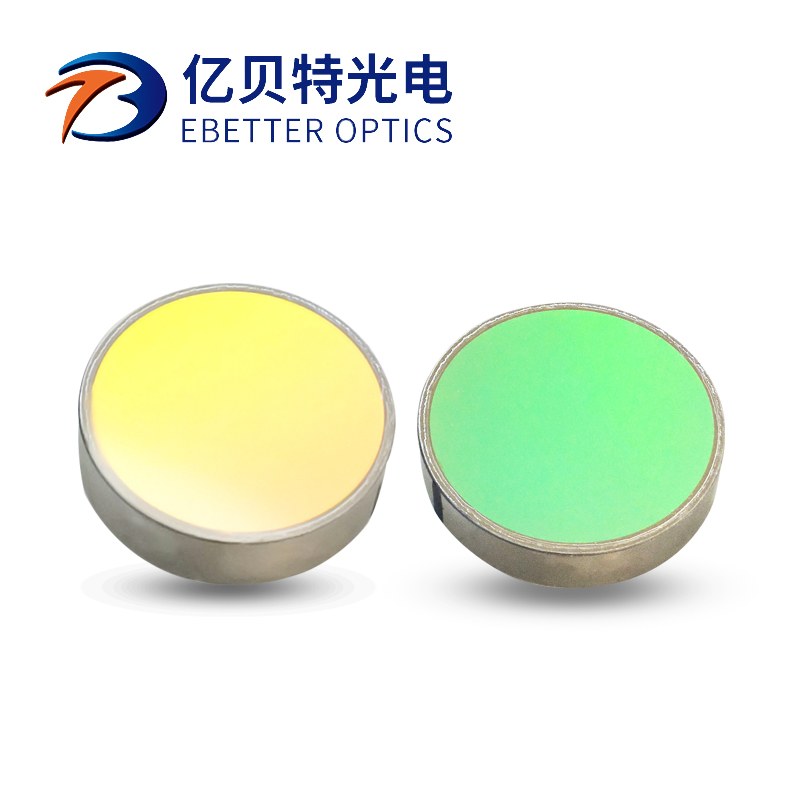

羅蘭圓凹面全息光柵產品圖1

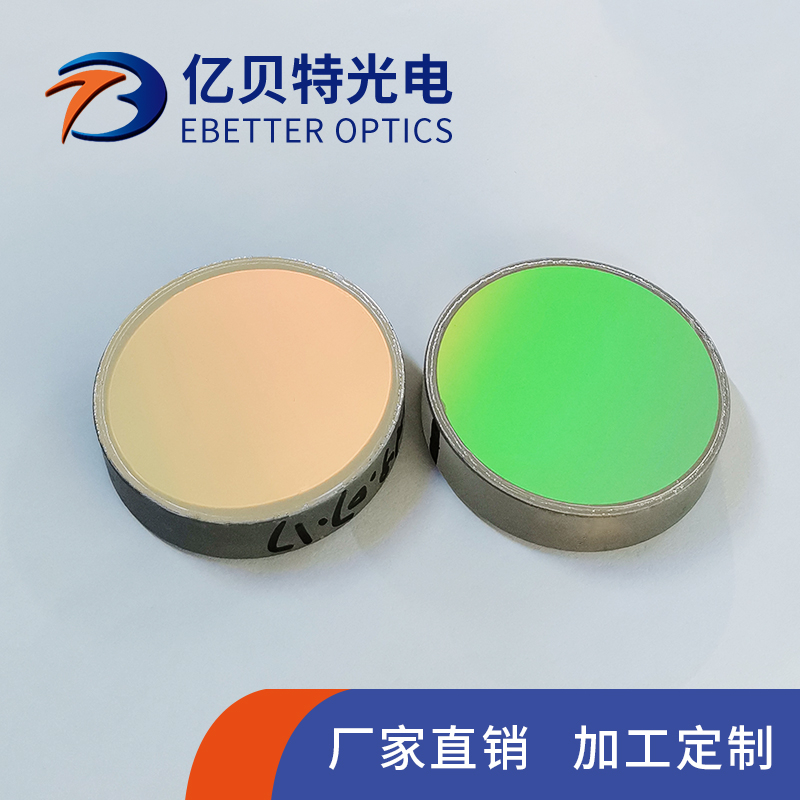

羅蘭圓凹面全息光柵產品圖2

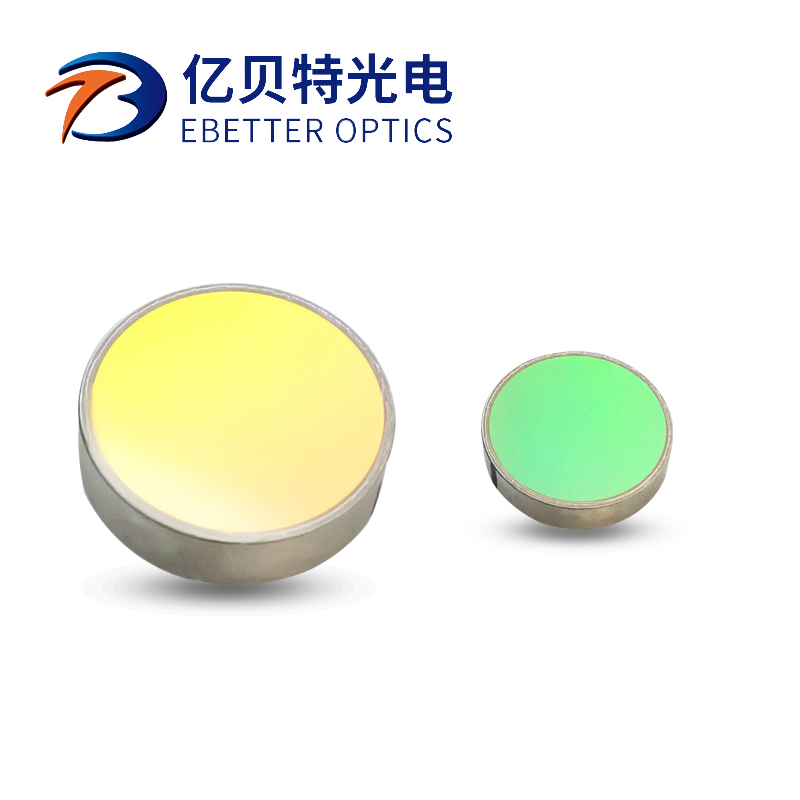

羅蘭圓凹面全息光柵產品圖3
