平凸柱面鏡 主頁 > 產品中心 > 平凸柱面鏡

平凸柱面鏡

平凸柱面鏡成線狀像,用于僅需控制光束的一個方向的尺寸。此透鏡的材料為BK7,所以不適用于紫外波長。與球面透鏡相比,平凸柱面鏡的制造難度更高。要合理選擇材料(紋理,氣泡,雜質,均勻性),注意影響散亂的因素(劃傷,凹痕,光澤),高質量研磨??梢苑譃闆]鍍膜和鍍了可見光帶域的防反射多層膜透鏡。透鏡的設計波長為546.1nm(綠色汞譜線的e線)。由于焦距隨波長變化,所以被用于其它波長時,其焦距也隨之變化。

億貝特光電-平凸柱面鏡展品圖

億貝特光電-平凸柱面鏡展品圖


平凸柱面鏡

平凸柱面鏡成線狀像,用于僅需控制光束的一個方向的尺寸。此透鏡的材料為BK7,所以不適用于紫外波長。 與球面透鏡相比,平凸柱面鏡的制造難度更高。要合理選擇材料(紋理,氣泡,雜質,均勻性),注意影響散亂的因素(劃傷,凹痕,光澤),高質量研磨。可以分為沒鍍膜和鍍了可見光帶域的防反射多層膜透鏡。透鏡的設計波長為546.1nm(綠色汞譜線的e線)。由于焦距隨波長變化,所以被用于其它波長時,其焦距也隨之變化。


圓柱面平凸透鏡(柱面平凸透鏡)是在垂直方向具有凸透鏡的曲率,在水平方向沒有曲率的透鏡。用于將激光聚光成細線形狀的實驗中,或用于流體測量等需要的較寬的線狀光束。

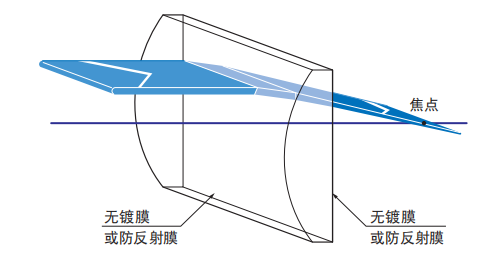

平凸柱面鏡工作原理圖

平凸柱面鏡工作原理圖


相關參數:

   材料    K9, 熔融石英等
   外度公差    ±0.02mm
   厚度公差    ±0.02mm
   面型     λ/10
   光潔度     20/10 or better
   偏心    <3 arc min
   有效孔徑    >90%
   倒邊    <0.2X45°
   鍍膜    定制

平凸柱面鏡產品展示圖:

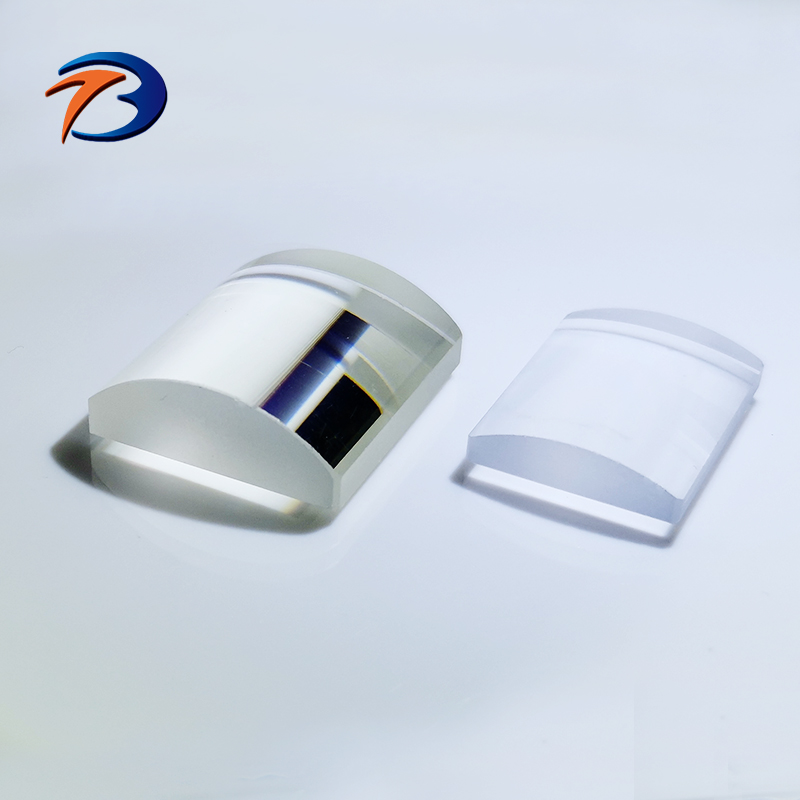

億貝特光電-平凸柱面鏡展品圖1

億貝特光電-平凸柱面鏡展品圖1

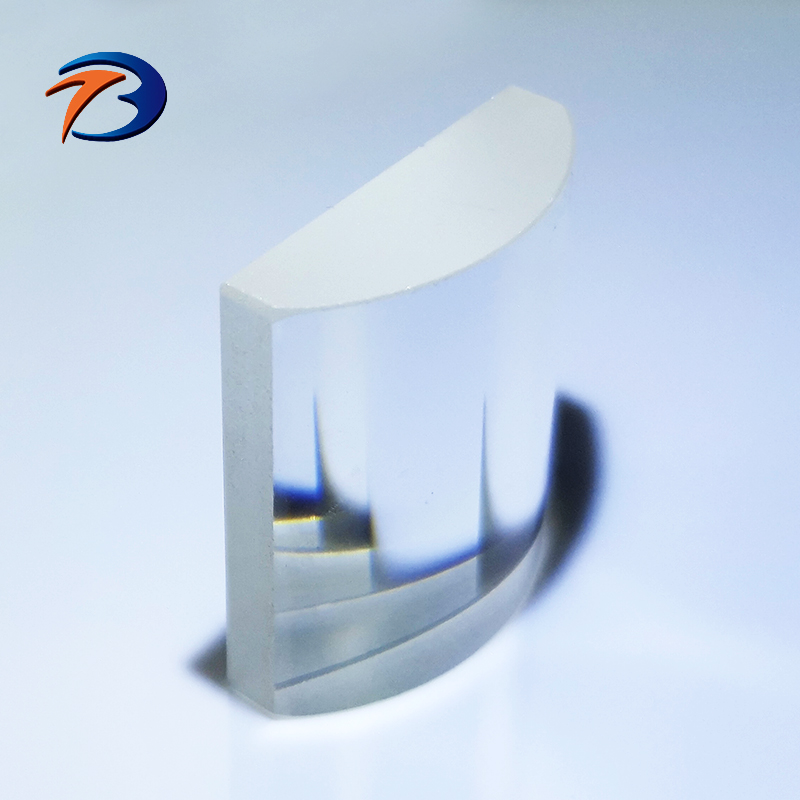

億貝特光電-平凸柱面鏡展品圖2

億貝特光電-平凸柱面鏡展品圖2

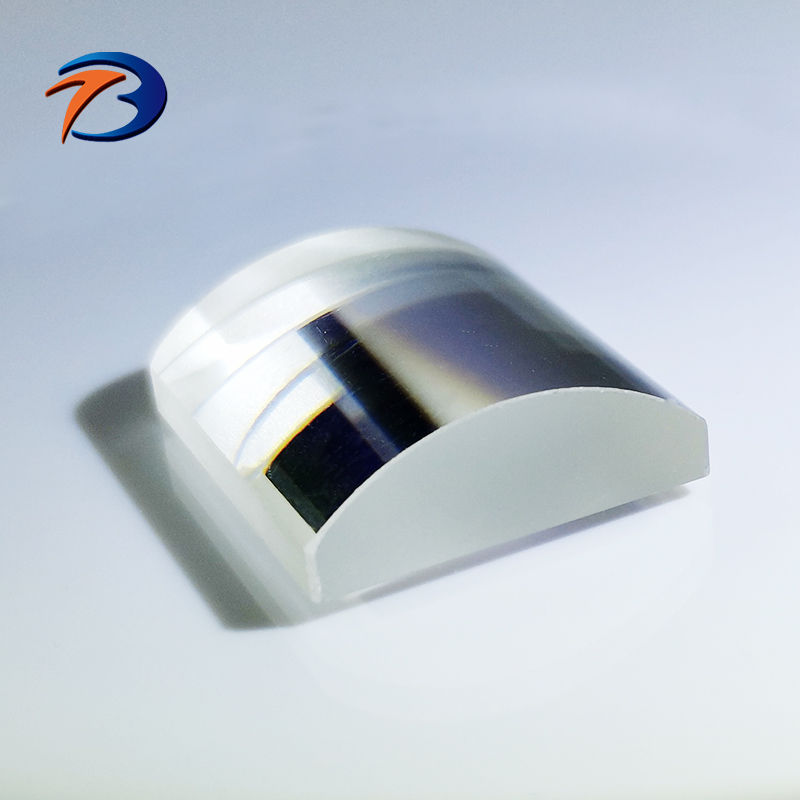

億貝特光電-平凸柱面鏡展品圖3

億貝特光電-平凸柱面鏡展品圖3

來源:本站整理        發布時間:2019.09.25        瀏覽:9939 次
