五角棱鏡

五棱鏡是具有90° 光線偏差及右旋性的圖像的的五面棱鏡。反射面鍍鋁膜以提高效率。稍微移動棱鏡不會對反射光線造成太大的影響，并能使五角棱鏡成為在光學系統中定義直角的最佳光學工具。沈陽億貝特光電 K9 五角棱鏡采用精密的N-BK7制作而成，適用于各種可見光應用。
五角棱鏡可界定光學系統的直角。五角棱鏡可創建帶90°光線偏差的右旋性圖像。五角棱鏡是一個五面棱鏡，稍微移動棱鏡不會對反射光線造成太大的影響。愛特蒙特光學提供各種五角棱鏡，從而在紫外光、可見光或紅外光譜內實現最佳性能。
K9五角棱鏡適合用于可見光譜方面的應用，備有多種尺寸或增透膜可供選擇，其中包括MgF2或VIS 0°。UV熔融石英五棱鏡也有無鍍膜版，或UV-AR增透膜版。UV熔融石英五棱鏡適合用在紫外光、可見光或近紅外光譜等方面的應用。

相關參數：

材    料	K9/石英/藍寶石/鍺/氟化鈣/硒化鋅等
尺寸公差	±0.02mm
厚度公差	±0.02mm
平 行 度	±1 Arc Seconds
光 潔 度	20/10 or better
面     型	λ/10
倒    角	0.2mm×45°

五角棱鏡工作原理示意圖：

 五角棱鏡工作原理示意圖

五角棱鏡產品展示圖：

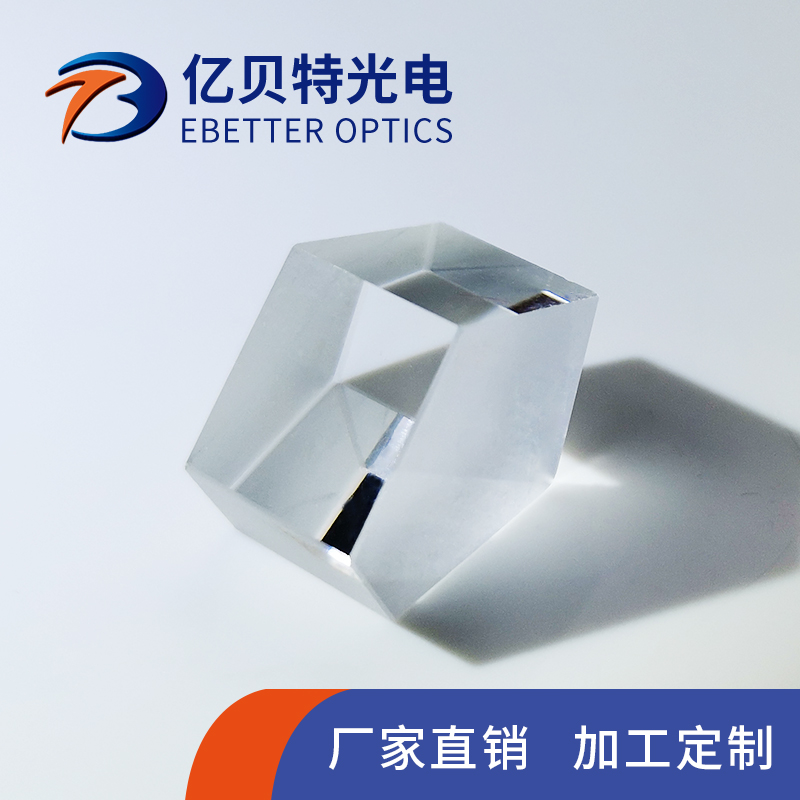

五角棱鏡產品展示圖1

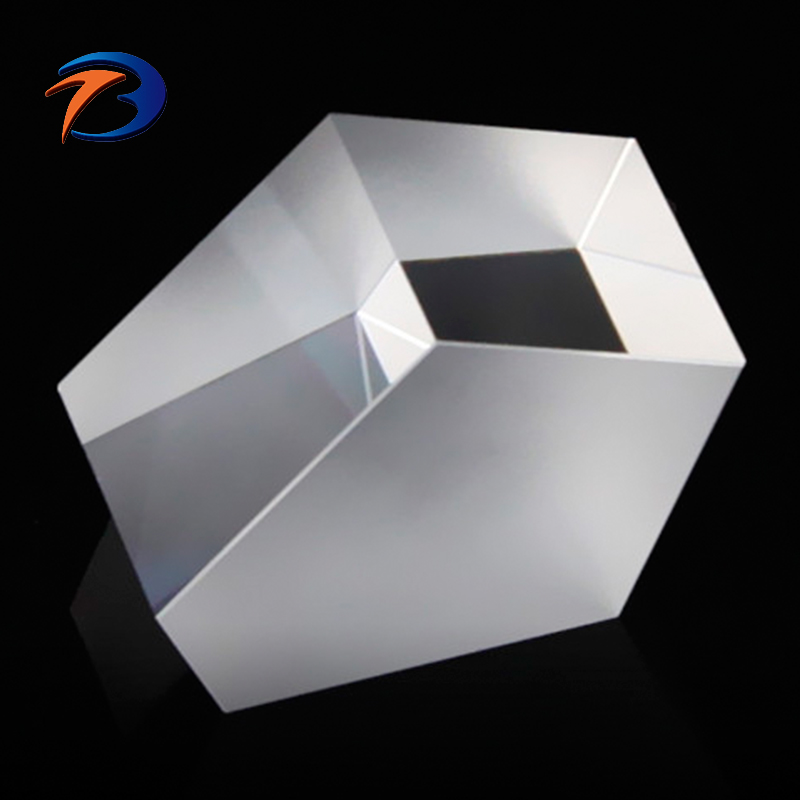

五角棱鏡產品展示圖2

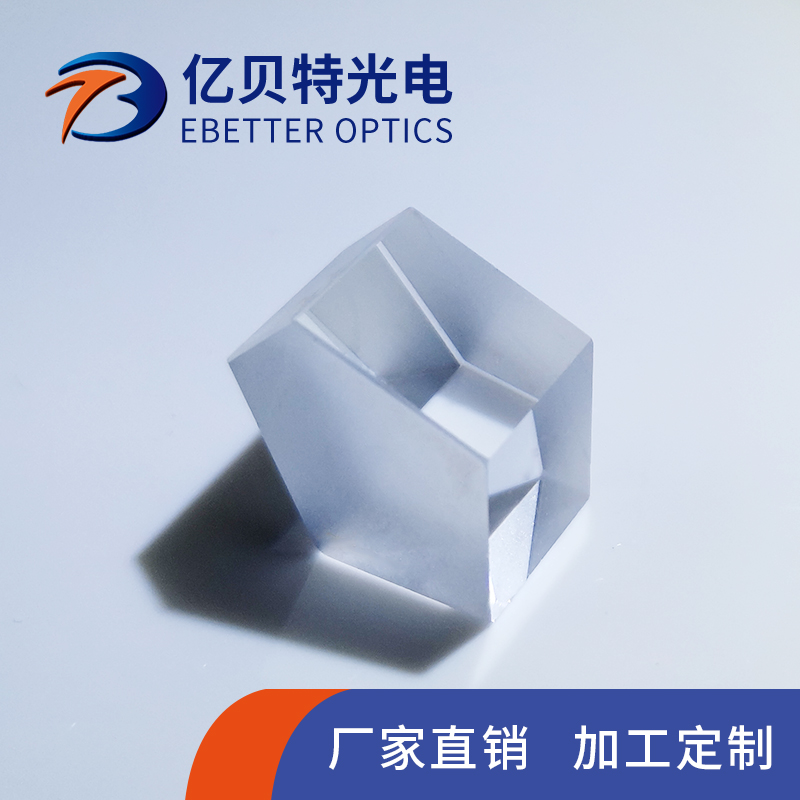

五角棱鏡產品展示圖3
