膠合透鏡
億貝特光電-膠合透鏡產品圖
膠合透鏡
膠合透鏡(消色差透鏡)用于最大限度地減少色差或消除色差。 其消色差設計也有助于最大限度地減少球差。 消色差透鏡適用于熒光顯微鏡、圖像中繼、檢測或光譜等各種應用。 消色差透鏡的制造過程包括將兩個元件膠合在一起,或?qū)蓚€(gè)元件安裝在一個外殼。與單片透鏡相比,消色差透鏡能夠形成更小的光點。
沈陽億貝特光學提供各種款式的膠合透鏡(消色差透鏡)。 同時也提供多種適用于紫外光、可見光或紅外光譜的增透膜選項,其中包括UV-VIS、MgF2、VIS 0°、VIS-NIR、NIR II或SWIR。 另外,我司提供專用于紫外光或紅外光譜的消色差透鏡。相比那些采用相同波長或具有可對比性波長范圍的標準消色差透鏡,這個定制消色差透鏡能夠帶來更卓越的性能。 非球面消色差透鏡綜合了消色差透鏡的顏色校正能力和非球面透鏡的優質球差校正能力,這也是沈陽億貝特光學提供的產品之一。 三合消色差透鏡適用于要求1:1共軛比率或高功率放大倍率的應用。

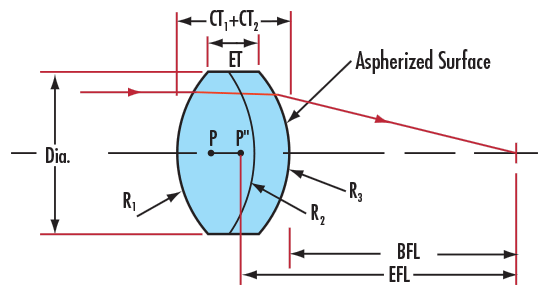

膠合透鏡工作原理圖
焦距公差 |
±1% |
外形公差 |
±0.02mm |
厚度公差 |
±0.02mm |
面 型 |
λ/10 |
光 潔 度 |
10/20 or better |
偏 心 |
<3 arc min |
有效孔徑 |
>90% |
鍍 膜 |
A:AR Coating 350nm-650nm |
B:AR Coating 650nm-1050nm |
|
C:AR Coating 1050nm-1580nm |
|
定制 |
