帶通濾光片 主頁 > 產品中心 > 帶通濾光片

帶通濾光片

帶通濾光片只允許較窄波長范圍的光通過,常見的是法布里-珀羅型濾光片,它實質 上是一個法布里-珀羅標準具(見法布里-珀羅干涉儀)。具體結構為:玻璃襯底上涂一層半透明金屬層,接著涂一層氟化鎂隔層,再涂一層半透明金屬層,兩金屬 層構成了法布里-珀羅標準具的兩塊平行板。當兩極的間隔與波長同數量級時,透射光中不同波長的干涉高峰分得很開,利用別的吸收型濾光片可把不允許透過的光 濾掉,從而得到窄通帶的帶通濾光片,其通頻帶寬度遠比普通吸收型濾光片要窄。

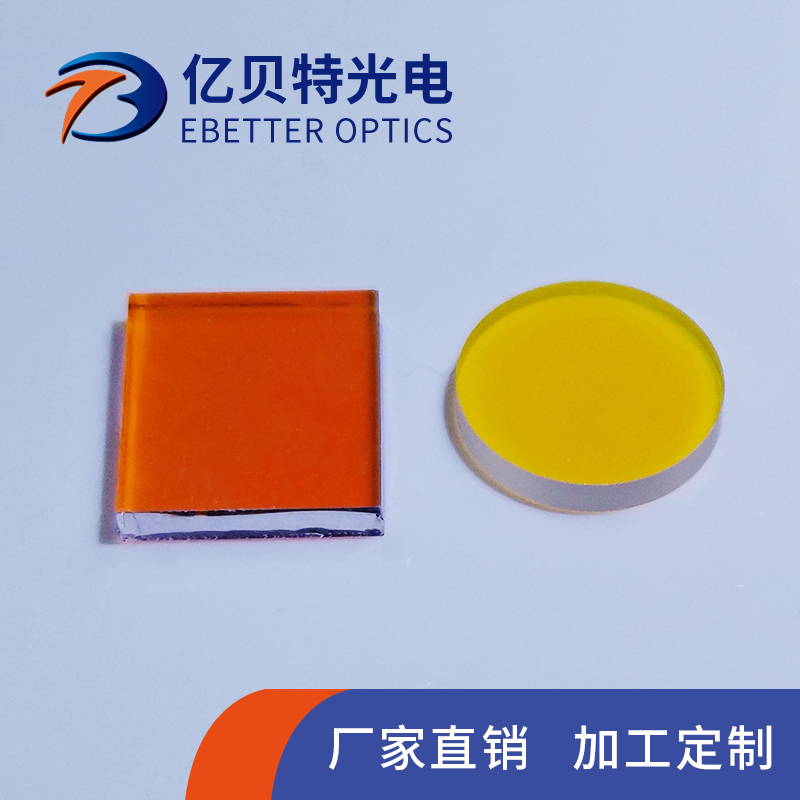

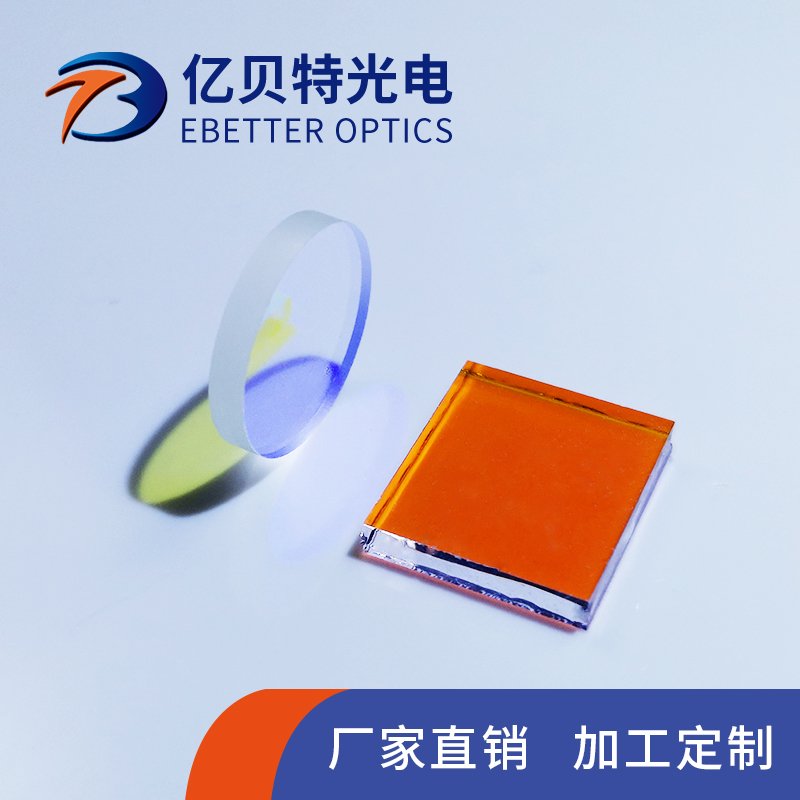

  億貝特光電-帶通濾光片產品圖

億貝特光電-帶通濾光片產品圖


帶通濾光片

帶通濾光片只允許較窄波長范圍的光通過,常見的是法布里-珀羅型濾光片,它實質 上是一個法布里-珀羅標準具(見法布里-珀羅干涉儀)。具體結構為:玻璃襯底上涂一層半透明金屬層,接著涂一層氟化鎂隔層,再涂一層半透明金屬層,兩金屬 層構成了法布里-珀羅標準具的兩塊平行板。當兩極的間隔與波長同數量級時,透射光中不同波長的干涉高峰分得很開,利用別的吸收型濾光片可把不允許透過的光 濾掉,從而得到窄通帶的帶通濾光片,其通頻帶寬度遠比普通吸收型濾光片要窄。

帶通濾光片主要光學指標如:波長定位精度、半波帶寬精度、波形系數(矩形化程度)、峰值透射率等均。
紫外窄帶濾光片   可見窄帶濾光片   近紅外濾光片
200~399 nm      400~740 nm       750~2500nm

應用領域: 熒光分析儀,酶標儀,有線電視升級設備,無線傳輸設備,手機條碼掃描,紅外電子白板,紅外攝像頭,紅外觸摸屏,虹膜識別,紅外醫療儀器,紅外油墨識別,紅膜識別、人臉識別感應器系統。手持紅外激光測距儀,激光測距儀,光學儀器,醫療健康設備及檢測儀器。


相關參數:

   中心波長    245-1064nm
   半帶寬    5nm;10nm; 20nm; 30nm, 50nm or custom
   截止范圍    200-1200nm
   光密度    OD3; OD4; OD5; OD6
   尺寸公差    0.5-600±0.02mm
   通光孔徑    ≥90%
   厚度公差    0.3-50±0.02mm
   面型    1/10λ
   表面質量    10-5
   倒角    45°×0.2mm
   鍍膜     硬膜

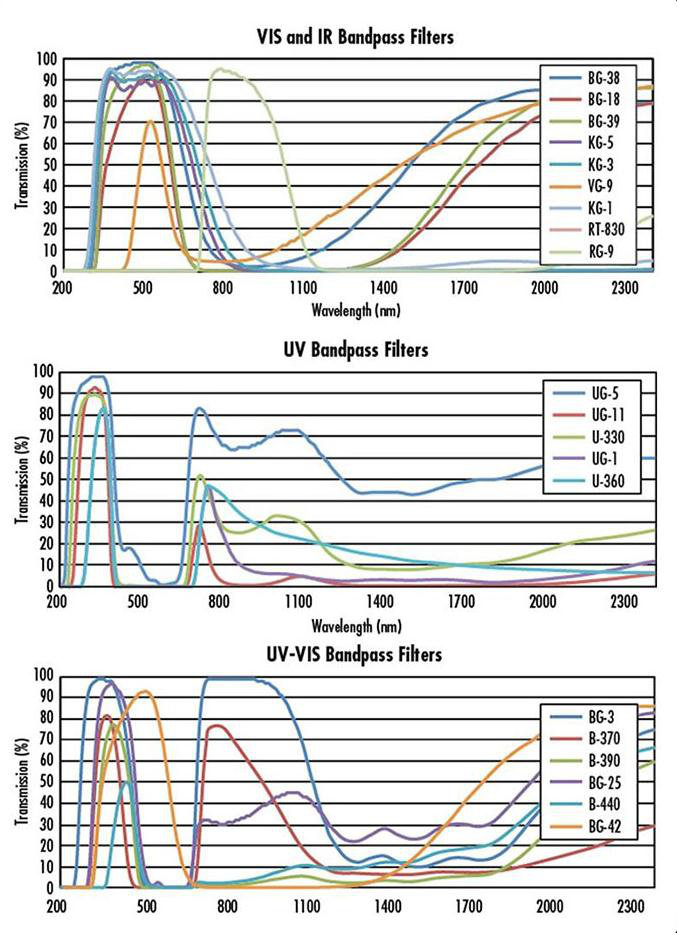

帶通濾光片光譜通過率曲線圖

帶通濾光片光譜通過率曲線圖



帶通濾光片產品展示圖:

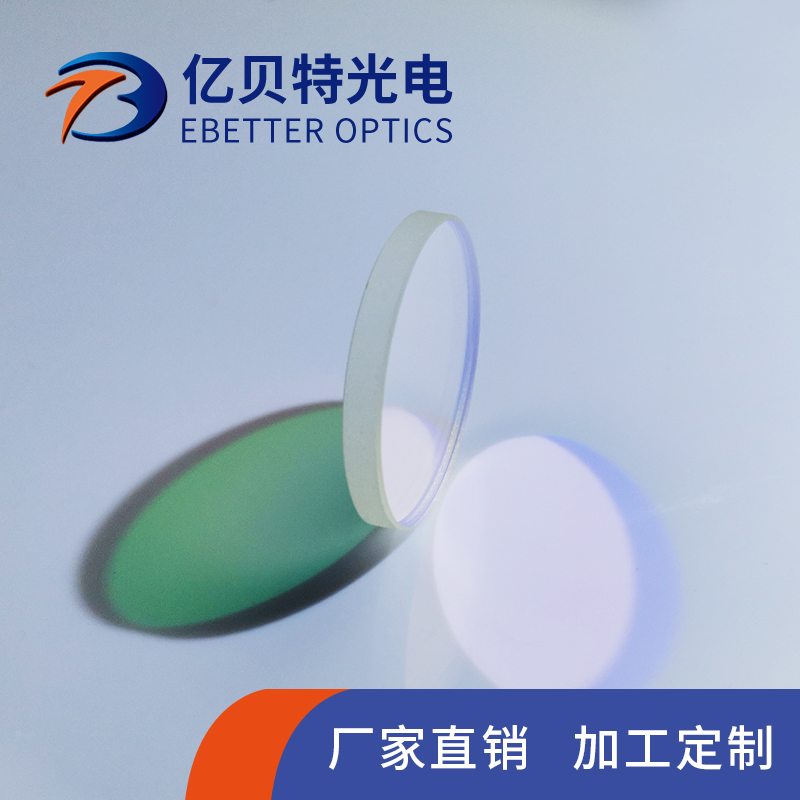

帶通濾光片產品展示圖1

帶通濾光片產品展示圖1

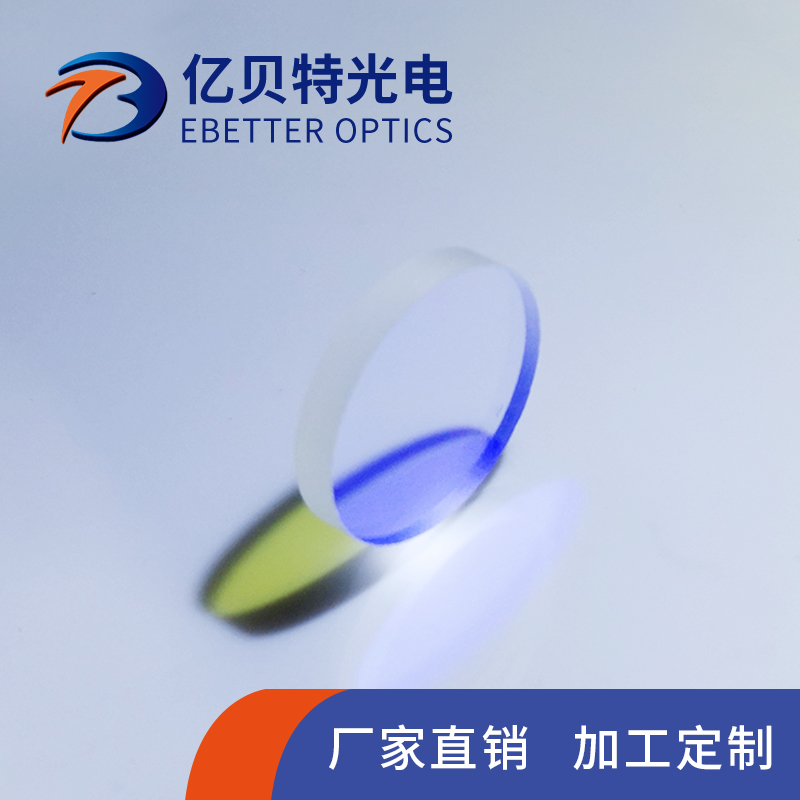

帶通濾光片產品展示圖2

帶通濾光片產品展示圖2

帶通濾光片產品展示圖3

帶通濾光片產品展示圖33

來源:本站整理        發布時間:2017.02.21        瀏覽:9662 次
