介質膜反射鏡

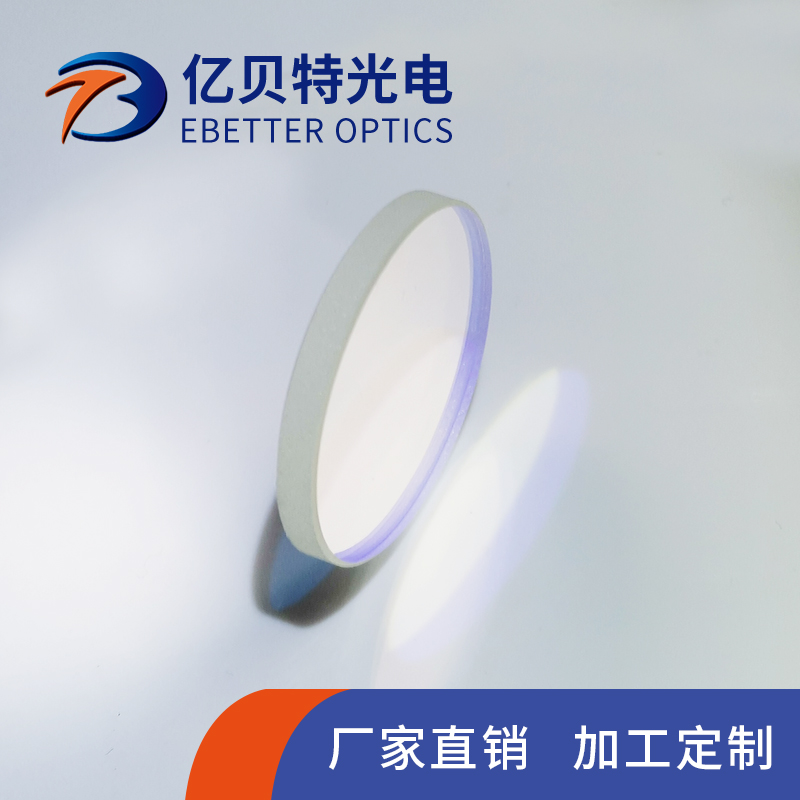

億貝特光電-介質膜反射鏡產品圖
介質膜反射鏡
介質膜反射鏡,通常對入射角比較敏感,未特別說明的情況下,默認的介質膜反射鏡入射角為45°。介質膜反射鏡通常分為:
● 激光反射鏡:帶寬一般為幾納米至幾十納米
● 寬帶反射鏡:
紫外區:一般帶寬為幾十至一百納米
可見光區:一般帶寬為一、二百納米
紅外區:一般帶寬為二、三百納米以上
● 超寬帶反射鏡:
紫外區:一般帶寬為一百納米以上
可見光區:一般帶寬為三、四百納米以上
紅外區:一般帶寬為四、五百納米以上
● 飛秒激光專用反射鏡
介質膜反射鏡包括:近紫外反射鏡(UV:185-350nm)、可見光反射鏡(UV:380-700nm)、紅外反射鏡(IR:0.8-14μm)。
這類使用介質膜方式的光學反射鏡具有超過99%的反射率,遠高于金屬鍍膜反射鏡,能通過最小化能量損失來提高系統性能。此熔融石英基片高度耐用,可提供極低的熱膨脹系數,并具有高耐磨性。
介質反射鏡包括:近紫外反射鏡(UV:185-350nm)、可見光反射鏡(UV:380-700nm)、紅外反射鏡(IR:0.8-14μm)。
相關參數:
外形公差 | +/-0.02mm |
厚度公差 | +/-0.02mm |
光潔度 | 20/10 |
有效孔徑 | >90% |
面型 | <λ/10@632.8nm per 25mm range |
倒邊 | Protective<0.5mmx45° |
鍍膜 | Dielectric HR coating on one surface, Ravg>99.5% for random polarization, AOI 0-45deg, rear surface ground or inspection polished |
損傷閾值 | >5J/cm2, 20ns, 20Hz, @1064nm |
介質膜反射鏡產品展示圖:

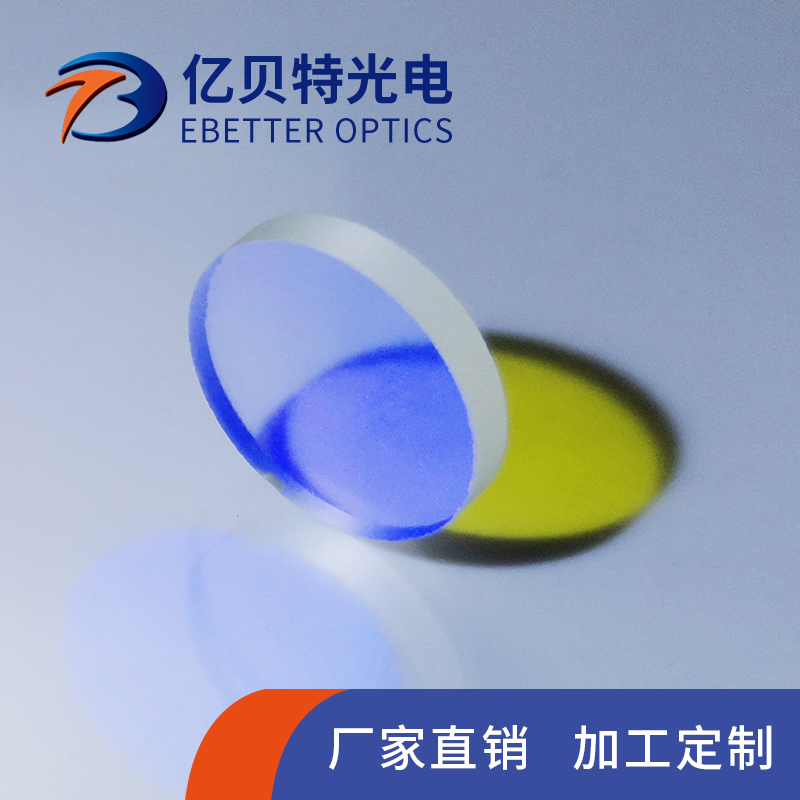

介質膜反射鏡產品圖1

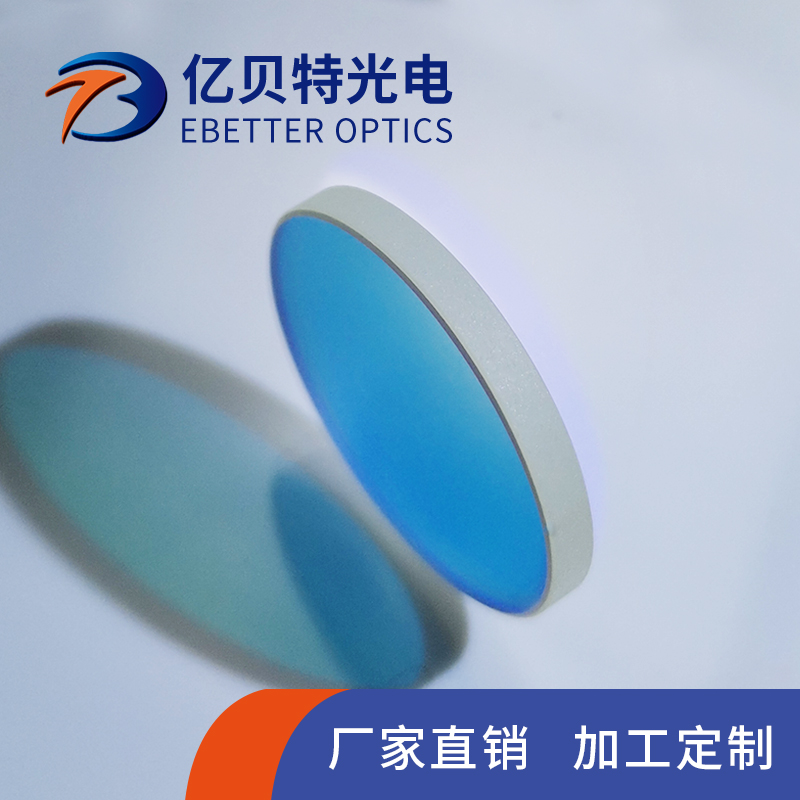

介質膜反射鏡產品圖2

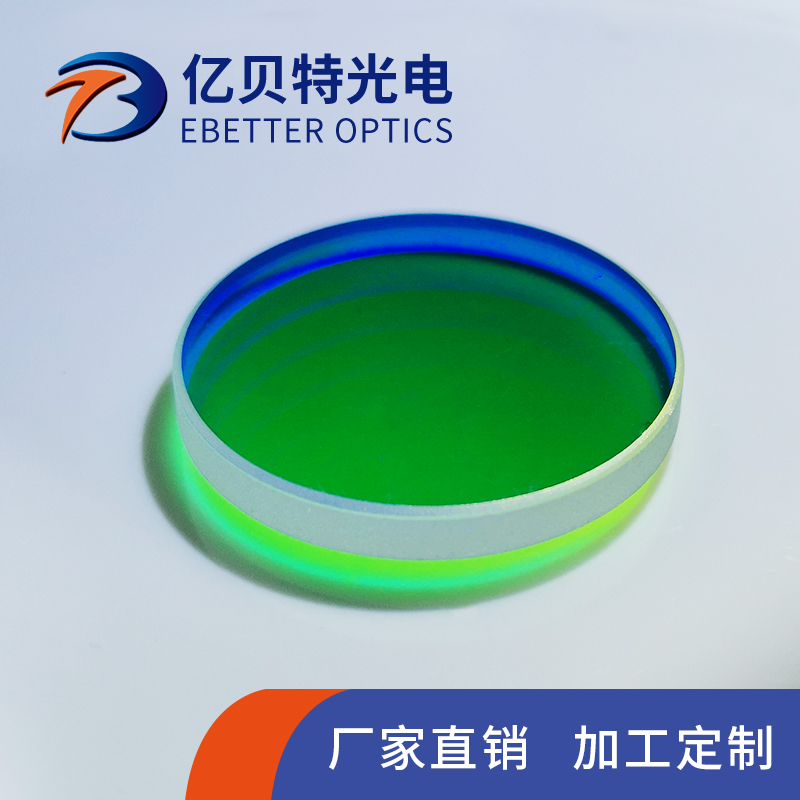

介質膜反射鏡產品圖3
